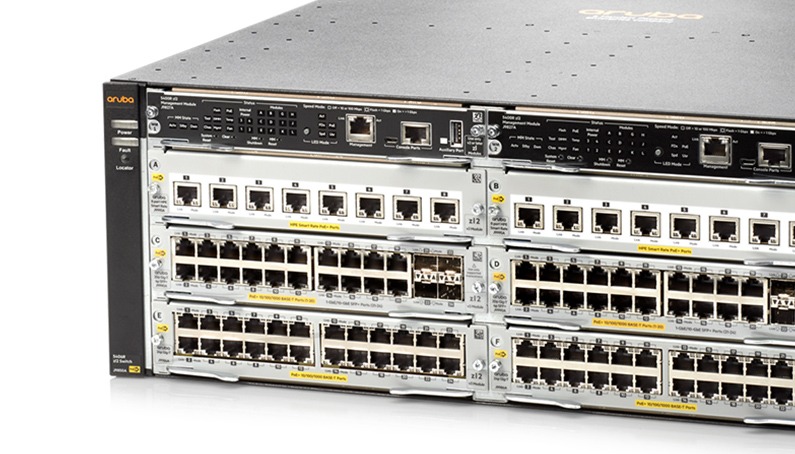

Aruba 5400R Switch Series

这个功能强大的第3层模块化开关系列可为最苛刻的校园和分支网络提供高速，高容量的体系结构。

Contact sales

多功能，模块化，企业开关

该开关提供创新的灵活性和可扩展性，为校园和分支网络提供了模块化的功率和性能。
弹性和高性能

弹性和高性能

模块化的第三层开关系列粘胶短纤的叠加,nd Dynamic Segmentation with low latency and wire speed 40GbE for wireless traffic aggregation.

Read the case study
基于云的管理

基于云的管理

Aruba Central为校园，分支机构，遥控器和数据中心网络提供全方位服务的AI洞察力，安全性和统一的基础设施管理 - 全部来自一个玻璃窗格。它的网络配置和操作变得简单。

发现基于云的管理
准备物联网

准备物联网

网络刷新具有高性能接入点和最新的物联网设备通常需要更高的速度和POE功率。5400R面临着模块化，HPE智能率，多高素质以太网和大量POE的挑战。

发现智能率
通过Aruba动态分段安全而简单的访问

通过Aruba动态分段安全而简单的访问

Aruba动态分段将Aruba的基础，无线，基于角色的政策能力扩展到Aruba有线开关。这意味着无论用户和物联网设备如何连接如何，都可以在有线和无线网络上执行一致的策略，从而确保流量安全和分开。

Discover Dynamic Segmentation

校园的性能和力量

这些企业级开关为寻求HPE智能速率多Gigabit端口的客户提供了弹性和可伸缩性，并结合了高速体系结构。

Multi-gigabit Ethernet

支持s up to 96 HPE Smart Rate multi-gigabit ports or 10GbE port and up to 288 ports of PoE+ for powering access points, cameras, and IoT devices.

多功能连通性

Flexible connectivity with 1GbE, 10GbE, 40GbE, Smart Rate multi-gigabit, PoE, and 10GBase-T line cards.

高可用性

具有冗余管理，热门交换电源和虚拟开关框架（VSF）快速软件升级以最大程度地减少停机时间的弹性。

选择管理

简化的配置和管理,包括cloud-based Aruba Cloud, Aruba AirWave, switch GUI, and CLI.

Launch the 3D model

Aruba 5400R系列的详细信息和规格

规格

  • Physical interfaces
    • 5406R ZL2开关（J9821A）：
      • 6个打开的模块插槽
      • 最多支持144个自动启动10/100/1000端口或144个SFP端口或48 sfp+端口或48 HPE智能率多gileti Gigabit或12 40GBE端口或组合
    • 5412R ZL2开关（J9822A）：
      • 12个开放模块插槽
      • 支持s a maximum of 288 autosensing 10/100/1000 ports or 288 SFP ports or 96 SFP+ ports or 96 HPE Smart Rate Multi-Gigabit or 24 40GbE ports, or a combination
    • 5406R-44G-POE+/2SFP+（no PSU）V2 ZL2开关（J9823A）：
      • 44 RJ-45 autosensing 10/100/1000 PoE+ ports (IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+); Media Type: Auto-MDIX; Duplex: 10BASE-T/100BASE-TX: half or full; 1000BASE-T: full only
      • 2开放10GBE SFP+收发器插槽
      • 4个开放模块插槽
      • 最多支持144个自动启动10/100/1000端口或144个SFP端口或48 sfp+端口或48 HPE智能率多gileti Gigabit或12 40GBE端口或组合
    • 5412R-92G-poe+/2SFP+（无PSU）V2 ZL2开关（J9825A）：
      • 92 RJ-45 autosensing 10/100/1000 PoE+ ports (IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+); Media Type: Auto-MDIX; Duplex: 10BASE-T/100BASE-TX: half or full; 1000BASE-T: full only
      • 2开放10GBE SFP+收发器插槽
      • 8 open module slots
      • 支持s a maximum of 288 autosensing 10/100/1000 ports or 288 SFP ports or 96 SFP+ ports or 96 HPE Smart Rate Multi-Gigabit or 24 40GbE ports, or a combination
    • 5406R-44G-poe+/4SFP（无PSU）V2 ZL2开关（J9824A）：
      • 44 RJ-45自动启示10/100/1000端口（IEEE 802.3型10Base-T，IEEE 802.3U型100Base-TX，IEEE 802.3AB类型1000Base-T）;媒体类型：auto-mdix;双工：10BASE-T/100BASE-TX：一半或满；1000Base-T：仅满
      • 4个开放迷你GBIC（SFP）插槽
      • 4个开放模块插槽
      • 最多支持144个自动启动10/100/1000端口或144个SFP端口或48 sfp+端口或48 HPE智能率多gileti Gigabit或12 40GBE端口或组合
    • 5412R-92G-POE+/4SFP（无PSU）V2 ZL2开关（J9826A）:
      • 92 RJ-45 autosensing 10/100/1000 PoE+ ports (IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+); Media Type: Auto-MDIX; Duplex: 10BASE-T/100BASE-TX: half or full; 1000BASE-T: full only
      • 4个开放迷你GBIC（SFP）插槽
      • 8 open module slots
      • 支持s a maximum of 288 autosensing 10/100/1000 ports or 288 SFP ports or 96 SFP+ ports or 96 HPE Smart Rate Multi-Gigabit or 24 40GbE ports, or a combination
    • 5406R-8XGT/8SFP+（无PSU）V2 ZL2开关（J9868A）：
      • 8 RJ-45 10GBE端口（IEEE 802.3AN-2006类型10GBASE-T）
      • 8打开10GBE SFP+收发器插槽
      • 4个开放模块插槽
      • 最多支持144个自动启动10/100/1000端口或144个SFP端口或48 sfp+端口或48 HPE智能率多gileti Gigabit或12 40GBE端口或组合
    • 5412R 92GT POE+和4-PORT SFP+（no PSU）V3 ZL2开关（JL001A）：
      • 92 RJ-45 autosensing 10/100/1000 PoE+ ports (IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+); Media Type: Auto-MDIX; Duplex: 10BASE-T/100BASE-TX: half or full; 1000BASE-T: full only
      • 4打开10GBE SFP+收发器插槽
      • 8 open module slots
      • 支持s a maximum of 288 autosensing 10/100/1000 ports or 288 SFP ports or 96 SFP+ ports or 96 HPE Smart Rate Multi-Gigabit or 24 40GbE ports, or a combination
    • 5406R 8-port 1/2.5/5/10GBASE-T POE+和8-PORT SFP+（no PSU）V3 ZL2 Switch（JL002A）：
      • 8 RJ-45 HPE智能率多数gabit端口
      • 8打开10GBE SFP+收发器插槽
      • 4个开放模块插槽
      • 最多支持144个自动启动10/100/1000端口或144个SFP端口或48 sfp+端口或48 HPE智能率多gileti Gigabit或12 40GBE端口或组合
    • 5406R 44GT POE+和4-PORT SFP+（no PSU）V3 ZL2开关（JL003A）：
      • 44 RJ-45 autosensing 10/100/1000 PoE+ ports (IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+); Media Type: Auto-MDIX; Duplex: 10BASE-T/100BASE-TX: half or full; 1000BASE-T: full only
      • 4打开10GBE SFP+收发器插槽
      • 4个开放模块插槽
      • 最多支持144个自动启动10/100/1000端口或144个SFP端口或48 sfp+端口或48 HPE智能率多gileti Gigabit或12 40GBE端口或组合
    • 5406R 16-port SFP+ (No PSU) v3 zl2 Switch (JL095A):
      • 16 open 10GbE SFP+ transceiver slots
      • 4个开放模块插槽
      • 最多支持144个自动启动10/100/1000端口或144个SFP端口或48 sfp+端口或48 HPE智能率多gileti Gigabit或12 40GBE端口或组合
    电源
    • 5406R开关：
      • 2 power supply slots
      • 1所需的最低电源（单独订购）
    • 5412R Switches:
      • 4 power supply slots
      • 2 minimum power supply required (ordered separately)
    内存和处理器
    • 双臂皮层A9 @ 1 GHz;数据包缓冲区大小：13.5 MB内部
    • ARM11 @ 450 MHz; Packet buffer size: 18 Mb internal
    • 双臂皮层A9 @ 1 GHz;数据包缓冲区大小：13.5 MB内部
    • ARM11 @ 550 MHz;数据包缓冲区大小：内部18 MB
    • 双臂皮层A9 @ 1 GHz;数据包缓冲区大小：13.5 MB内部
    • Freescale P2020双核 @ 1.2 GHz，16 MB Flash，1 GB SD卡，4 GB DDR3 SODIMM
    表现
    • 1000 MB延迟：<2.8 µs（FIFO 64字节数据包）
    • 10 Gbps延迟：<1.8 µs（FIFO 64字节数据包）
    • 40 Gbps延迟：<1.5 µs（FIFO 64字节数据包）
    • 路由表尺寸：10000条目（IPv4），5000个条目（IPv6）
    • MAC地址表尺寸：64000条目
    • Throughput:
      • 5406R开关：最多571.4 mpps
      • 5412R Switches: up to 1142.8 Mpps
    • 路由/开关容量：
      • 5406R开关：960 Gbps
      • 5412R开关：1920 Gbpps
    • 转变fabric speed:
      • 5406R开关：1015 Gbps
      • 5412R开关：2030 Gbpps
    • IPv6准备认证：
      • 5406R ZL2开关（J9821A）
      • 5412R ZL2开关（J9822A）
      • 5406R-44G-POE+/2SFP+（no PSU）V2 ZL2开关（J9823A）
      • 5412R-92G-POE+/2SFP+（无PSU）V2 ZL2开关（J9825A）
      • 5406R-44G-PoE+/4SFP (No PSU) v2 zl2 Switch (J9824A)
      • 5412R-92G-POE+/4SFP（无PSU）V2 ZL2开关（J9826A）
      • 5406R-8XGT/8SFP+（无PSU）V2 ZL2开关（J9868A）
  • 方面
    • Physical Dimensions:
      • 5406R开关：
        （h）17.53 cm x（W）44.45 cm x（d）45.09 cm（6.9英寸x 17.5英寸x 17.75英寸）（4U高）
      • 5412R Switches:
        (H) 30.73 cm x (W) 44.45 cm x (D) 45.09 cm (12.1” x 17.5” x 17.75”) (7U height)
    • 重量：
      • 5406R ZL2开关（J9821A）：11.11 kg（24.5磅）
      • 5412R ZL2开关（J9822A）：17.28 kg（38.1 lb）
      • 5406R-44G-POE+/2SFP+（no PSU）V2 ZL2开关（J9823A）：12.75 kg (28.11 lb)
      • 5412R-92G-poe+/2SFP+（无PSU）V2 ZL2开关（J9825A）：20.5 kg (45.19 lb)
      • 5406R-44G-POE+/4SFP（无PSU）V2 ZL2开关（J9824A）：11.88 kg（26.19 lb）
      • 5412R-92G-POE+/4SFP（无PSU）V2 ZL2开关（J9826A）: 20.59 kg (45.4 lb)
      • 5406R-8XGT/8SFP+（无PSU）V2 ZL2开关（J9868A）：12.75 kg (28.11 lb)
      • 5412R 92GT POE+和4端口SFP+（无PSU）V3 ZL2开关（JL001A）：20.5 kg（45.19 lb）
      • 5406R 8-port 1/2.5/5/10GBASE-T POE+和8-PORT SFP+（no PSU）V3 ZL2 Switch（JL002A）：12.75 kg（28.11 lb）
      • 5406R 44GT POE+和4端口SFP+（no PSU）V3 ZL2开关（JL003A）：12.75 kg（28.11 lb）
      • 5406R 16-port SFP+ (No PSU) v3 zl2 Switch (JL095A): 12.75 kg (28.11 lb)
    Mounting and enclosure
    • 在EIA标准的19英寸电信架或设备柜中安装座（包括硬件）；仅水平表面安装
    环境的
    • 工作温度范围：0°C至45°C（32°F至113°F）；安装了0°C至40°C，安装了0°C至35°C，安装了FIPS不透明度屏蔽层
    • 操作相对湿度：15％至95％ @ 45°C（113°F），无调节
    • Storage temperature range: -40°C to 70°C (-40°F to 158°F)
    • 储存湿度：15％至90％ @ 65°C（149°F），无调节
    • 操作高度：10,000英尺
    • 声学：
      • 5406R开关：
        功率：44 dB，压力：31.7 dB ISO 7779，ISO 9296
      • 5412R Switches:
        功率：49 dB，压力：35.7 dB ISO 7779，ISO 9296
    电气特性
    • 频率：50/60 Hz
    • 80plus.org认证：黄金
    • 描述：
      不带电源。有两个（5406R开关）或四个（5412R开关）开放电源插槽；提供三种不同的电源。有关其他规格，请参见电源产品。15％至95％ @ 45°C（113°F），无调节
    • 电压：110-127 / 200-240 VAC，额定值（取决于选择的电源）
    • Maximum heat dissipation:
      • 5406R开关：
        2450 btu/hr（2584.75 kJ/hr），（最大非poe）;
        3700 BTU/hr (3903 kJ/hr) (max. using PoE)
      • 5412R Switches:
        4900 btu/hr（5169.5 kJ/hr），（最大非poe）;
        7400 BTU/HR（7807 kJ/hr）（最多使用POE）
    • Idle power:
      • 5406R开关：215 W
      • 5412R开关：312 W
    • 笔记：
      Idle power is the actual power consumption of the device with no ports connected.
      Heat dissipation does not include heat dissipated by the PoE-powered devices themselves.
      仅对于5412R开关：当在5412R ZL2开关机箱中安装超过四个电源线时，需要其他安装要求。有关详细信息，请参阅Aruba 5400R ZL2开关快速设置指南和安全/监管信息手册。
    安全认证
    • CSA 22.2 No. 60950; UL 60950; IEC 60950; EN 60950
    排放
    • FCC第15部分A类；EN 55022/CISPR 22 A类A
    免疫
    • EN: EN 55024, CISPR 24
    • ESD: IEC 61000-4-2; 4 kV CD, 8 kV AD; HP ENV. 765.002
    • 辐射：IEC 61000-4-3;3 V/M
    • EFT/Burst: IEC 61000-4-4; 1.0 kV (power line), 0.5 kV (signal line)
    • 激增：IEC 61000-4-5;1 kV/2 kV AC，1KV信号，0.5 kV dc
    • Conducted: IEC 61000-4-6; 3 Vrms
    • 功率频率磁场：IEC 61000-4-8;1 A/m，50或60 Hz
    • 电压下降和中断：
      IEC 61000-4-11;> 95％降低，0.5期；减少30％，25个时期
    • 谐波：EN 61000-3-2，IEC 61000-3-2
    • 闪烁：EN 61000-3-3，IEC 61000-3-3
    其他规格
    • For complete specifications , please see the数据表。
