AOS-CXWeb UI框架

图像之后列出了Web UI中（编号）公共区域，按钮，菜单和控件的描述。

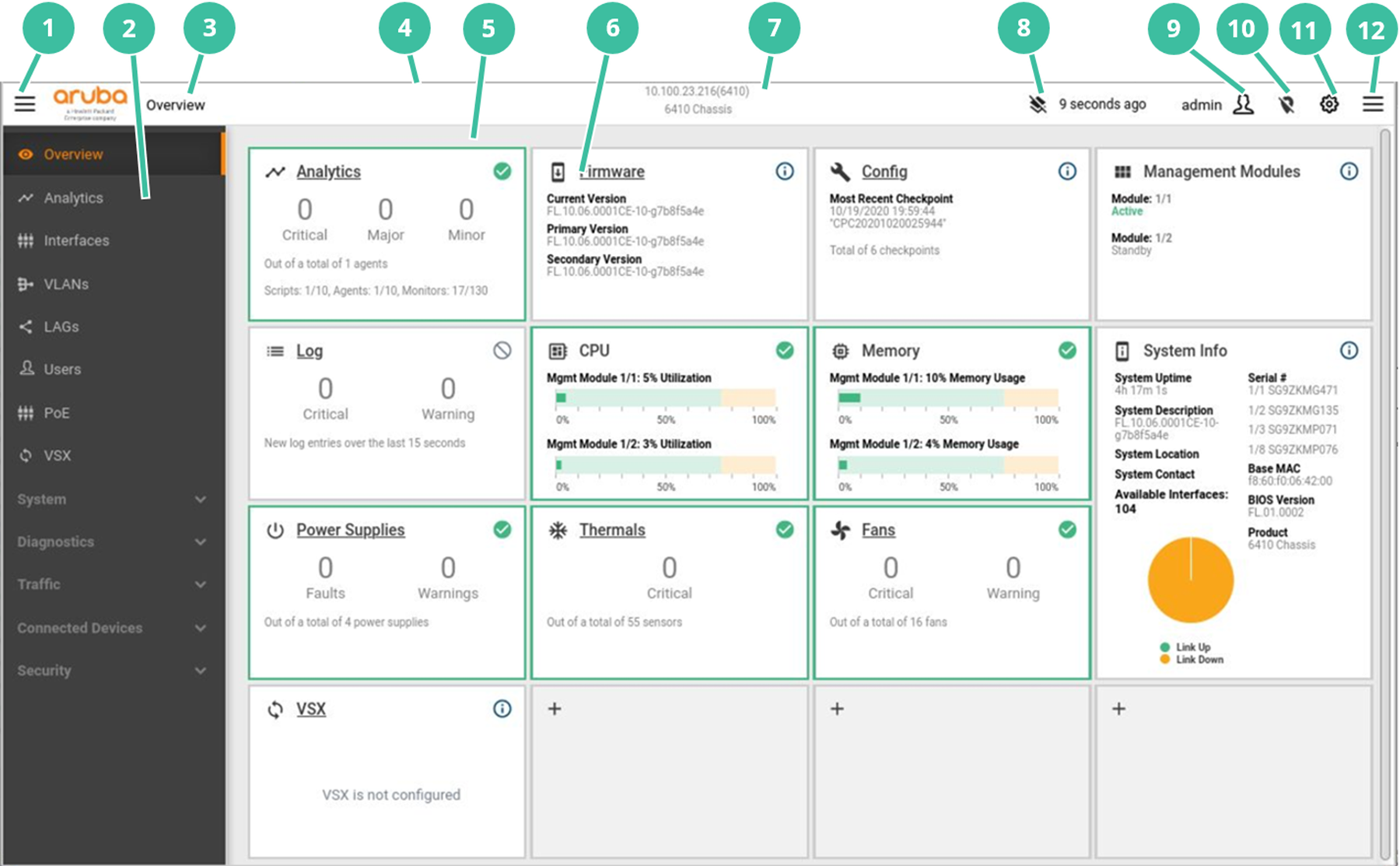

带有标注的概述页面

  1. 这显示/隐藏图标在顶部横幅的左侧显示/隐藏按钮，可让您隐藏导航窗格（窗格中和向外滑动）。

  2. 导航窗格。扩展或折叠系统或诊断组以显示或隐藏相关项目。有关导航窗格中每个菜单项的说明，请参见导航窗格的描述。

  3. 顶部横幅中的面包屑显示了您选择导航的路径。

  4. 顶级横幅提供信息和其他菜单项。

  5. 细节窗格根据您的选择显示信息。

  6. 详细信息窗格显示状态，警报和其他信息中的面板，允许您深入了解更多信息。

  7. 开关Web UI的管理（MGMT）接口的IP地址打开并在顶部横幅的中央显示开关的名称。如果开关没有MGMT接口或未配置MGMT接口，则不会显示IP地址。

  8. 这布局管理图标顶部横幅中的布局管理图标使您可以解锁详细信息窗格页面布局。然后，您可以调整面板大小并移动面板，或将详细信息窗格页面布局重置为默认布局。在本地浏览器中，更改持续存在。图标更改为，当布局解锁时。

  9. 这用户图标顶部横幅中的用户管理菜单包括注销选择。

  10. 这用户图标顶部横幅中的切换定位器LED菜单使您可以打开或关闭开关定位器LED。在堆栈的情况下，此菜单列出了堆栈中的所有成员开关。您可以为堆栈中的每个成员打开或关闭定位器LED。图标更改为用户图标当打开所有开关时，开关定位器LED被关闭时。

  11. 这设置图标顶部横幅中的系统菜单包括以下内容：

    • 保存配置：保存配置更改

    • 重启：重新启动开关为主图像或辅助图像。

    • API：访问V1 REST API，您可以用来读取和/或写入交换机。

    • V10.04 API：访问v10.04 REST API，您可以用来读取和/或写入交换机。

  12. 这显示/隐藏图标在顶部横幅的右侧显示/隐藏按钮显示日志摘要窗格（窗格向外滑动）。日志摘要提供了最后X秒内最新关键级别日志条目的摘要。它还显示了最后X秒到达的关键，警告和信息日志条目的数量。
