跨越树环路

描述

在接口上启用循环防护罩。最好将STP循环防护罩应用于阻塞或转发端口。

这不命令的形式将循环保护状态设置为接口上禁用的默认值。

命令上下文

config-if

权威

管理员或本地用户组成员具有此命令的执行权。

用法

有时，硬件或软件故障会导致MSTP失败，从而创建可能导致网络故障的转发循环，而在使用单向链接的情况下。由于端口不再接收MSTP BPDU，因此未指定的端口过渡以错误的方式。

Loop Guard会导致未指定的端口进入MSTP LOOP不一致的状态而不是转发状态。在循环状态下，端口可防止数据流量和通过链接传输BPDU，因此避免了循环创建。当再次在不一致的端口上再次收到BPDU时，它会自动恢复正常的MSTP操作。

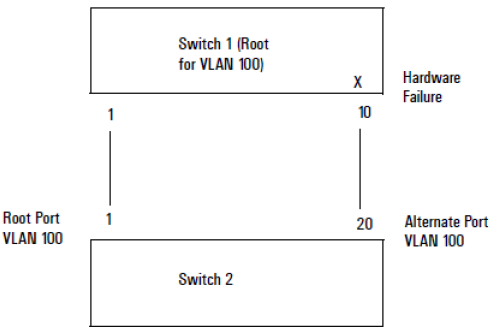

在此示例中，由于硬件故障，从开关1端口10到Switch 2 PRT 20的传输被阻止。切换2端口2不会接收BPDU并进入转发状态，从而创建一个循环。

当为Switch 2端口20配置Loop Guard时，此端口从转发状态到不一致的状态，并且不会通过链接转发流量，从而避免了循环创建。

例子

在接口上启用循环防护罩1/1/1：

开关（配置）＃接口1/1/1切换（config-if）＃跨越树环路

在接口上禁用循环防护罩1/1/1：

开关（配置）＃接口1/1/1切换（config-if）＃没有跨越树环路
