MSTP方案

在6400开关系列中，接口标识有所不同。

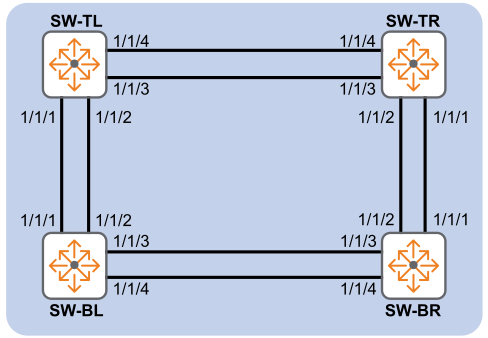

在这种情况下，所有四个开关都在同一区域。VLANS 10、20、30、40、50和60在所有开关上定义，导致网络循环。网络的物理拓扑看起来像这样：

为了消除循环，所有开关都启用了MSTP，并具有以下配置：

Switch SW-TR是CIST，MST1和MST2的根。
Cist：Vlans 10，20
实例1：VLAN 30,40
实例2：VLANS 50,60
所有四个开关都位于同一MSTP区域。

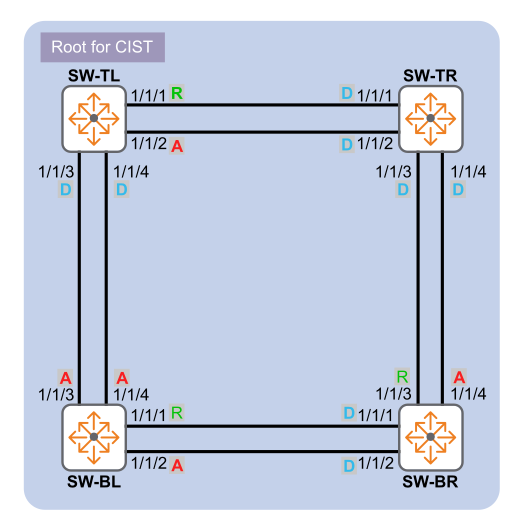

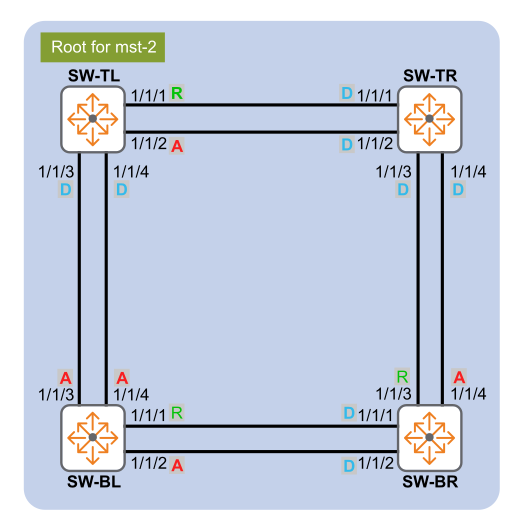

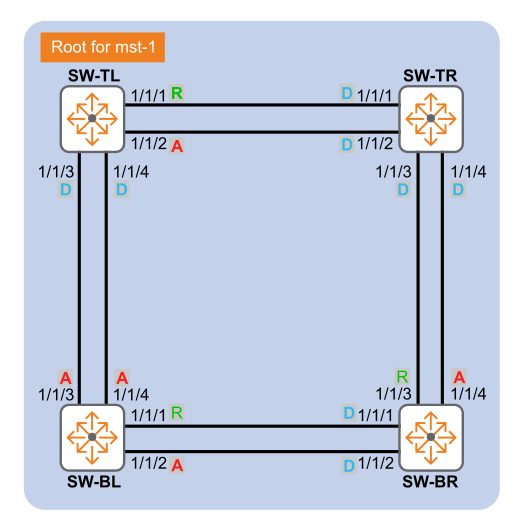

为了了解MSTP在这种情况下的工作原理，将每个实例视为单独的逻辑拓扑很有用，如下图所示：

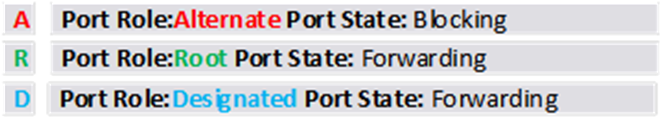

通过阻止每个网络段的替代链接来避免循环。所有指定A（替代）的端口均被阻塞，并且不会转发流量。尽管此策略消除了循环，但它并不是配置MST区域的最有效方法，因为网络资源未完全使用。通过更改每个实例的根，可以实现更有效的负载共享如下：

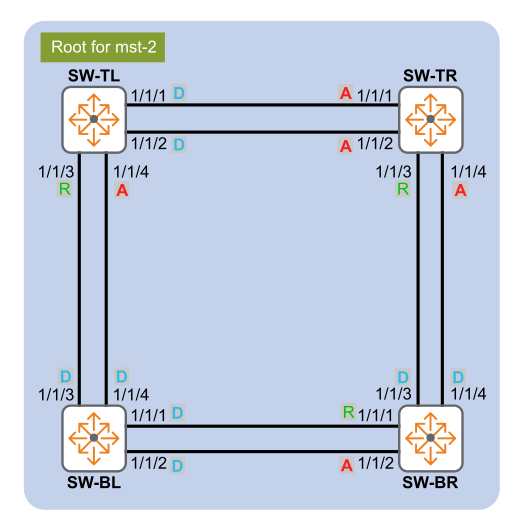

通过这种配置，不同实例现在正在使用以前未使用的链接/端口。此外，消除了网络循环并实现负载共享。

程序

使用相同的VLAN，接口和跨越树实例配置所有开关。

创建VLANS 10、20、30、40、50和60，并将它们分配到接口。

转变＃config开关（配置）＃VLAN 10,20,30,40,50,60开关（配置）＃接口1/1/1切换（config-if）＃没有关闭切换（config-if）＃VLAN TRUNK允许10,20,30,40,50,60切换（config-if）＃接口1/1/2切换（config-if）＃没有关闭切换（config-if）＃VLAN TRUNK允许10,20,30,40,50,60切换（config-if）＃接口1/1/3切换（config-if）＃没有关闭切换（config-if）＃VLAN TRUNK允许10,20,30,40,50,60切换（config-if）＃接口1/1/4切换（config-if）＃没有关闭切换（config-if）＃VLAN TRUNK允许10,20,30,40,50,60切换（config-if）＃出口

配置跨越树并启用它。

开关（配置）＃Spanning-tree配置名称开关（配置）＃Spanning-Tree config-Revision 1开关（配置）＃Spanning-Tree Inst 1 Vlan 30开关（配置）＃Spanning-Tree Inst 1 Vlan 40开关（配置）＃Spanning-Tree Inst 2 Vlan 50开关（配置）＃Spanning-Tree Inst 2 Vlan 60开关（配置）＃跨越树

在开关SW-TL上，将实例1设置为优先级0。
```
SW-TL（config）＃Spanning-Tree Inst 1优先级0
```
在开关SW-BL上，将实例2设置为优先级0。
```
sw-bl（config）＃Spanning-Tree Inst 2优先级0
```
在开关SW-TR上，将桥梁的优先级设置为0。
```
SW-TR（config）＃跨越树的优先级0
```
