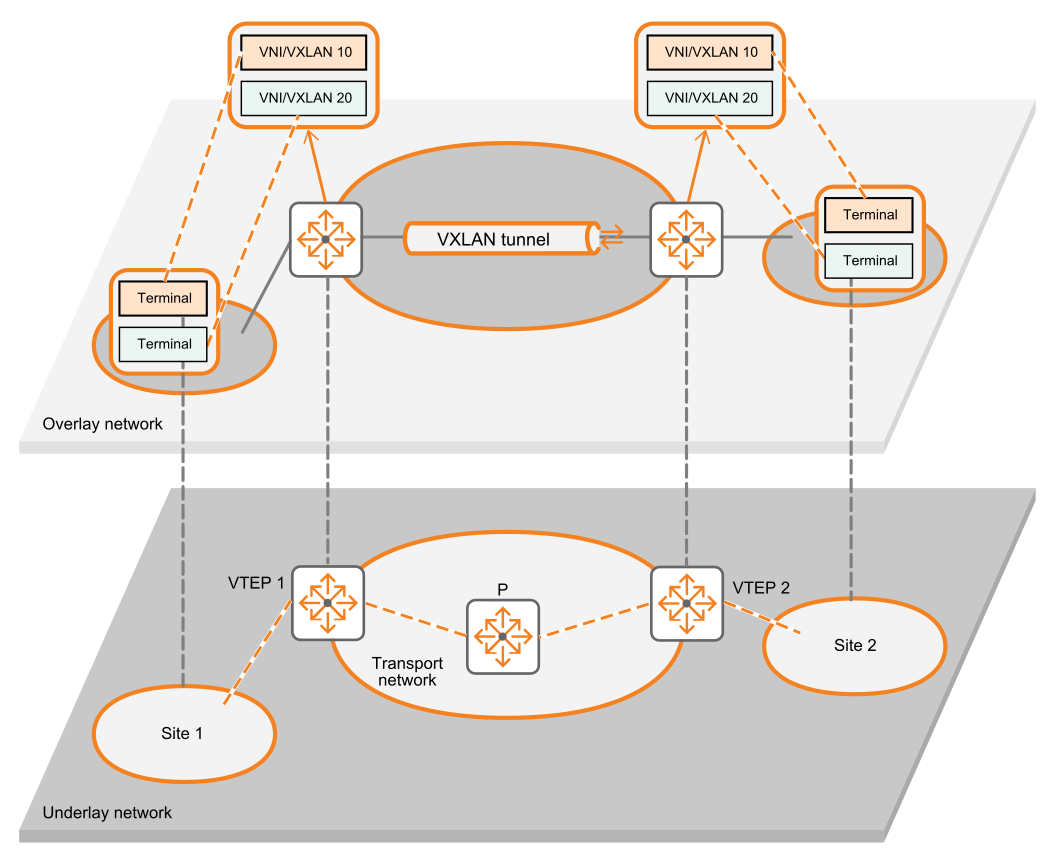

VXLAN网络模型

VXLAN是在现有物理层3网络（称为底层网络）顶部构建的虚拟层2网络（称为覆盖网络）。VXLAN使用逻辑隧道在两个端点之间运输流量。

VXLAN将第2层以太网框架封装在第3层UDP数据包中，这意味着虚拟层2子网可以跨越第3层网络。VXLAN网络标识符（VNI）用于以与传统VLAN ID相似的方式分割每层2子网。

VXLAN隧道端点（VTEP）是一种具有VXLAN功能的设备，可封装并解除数据包。在物理网络中，开关通常用作第2层或第3层VXLAN网关，被视为硬件VTEP。虚拟网络等效物被称为软件VTEP，该软件VTEP托管在VMware ESXI或VSPHERE等游戏中。

隧道端点称为虚拟隧道端点（VTEP）。VTEP负责网络流量的封装和解码。

静态VXLAN使用洪水和学习（或入口复制）来学习远程主机的Mac，这涉及洪水列表中远程VXLAN隧道终点（VTEP）的手动配置。MP-BGP EVPN用于发现远程VTEP，并在VXLAN覆盖层中宣传Mac地址和Mac/IP绑定，从而消除了洪水和学习。MP-BGP支持使用新定义的地址族标识符（AFI）和后续地址family标识符（SAFI）的多协议BGP扩展（SAFI），支持BGP中携带的新EVPN网络层可达性信息（NLRI）。路由区（RD）（RD）是一个唯一的数字，已备用VRF内的广告地址，可确保支持不同租户的重叠IP地址和Mac。可以使用BGP扩展社区（RT）与EVPN路线一起宣传的BGP扩展社区，可以在VLAN和VRF上导入和导出路线。
