对称IRB与分布式Anycast网关

由多协议BGP（MP-BGP）Ethernet VPN（EVPN）创建的虚拟可扩展LAN（VXLAN）隧道通常部署在VXLAN隧道端点（VTEP）上，以在POD或POD或POD网络上提供L2网络连接可用区。例如：

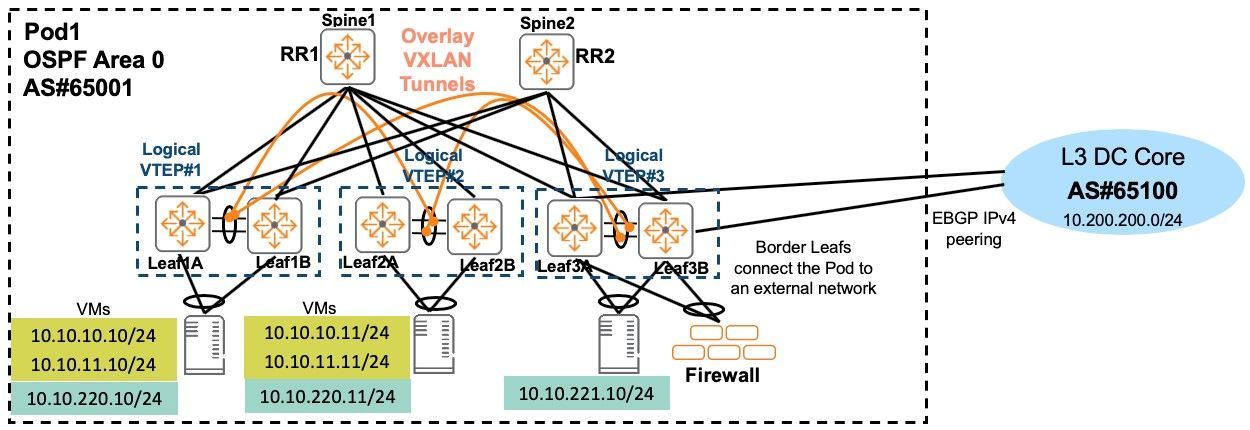

VSX叶子开关形成逻辑VTEP，边框叶子通过EBGP IPv4对等将EVPN域连接到L3 DC核心。OSPF/IBGP EVPN在POD中使用。脊柱开关配置为IBGP EVPN路由反射器（RRS），而LEAF VTEP则配置为EVPN RR客户端。

分布式L3网关可以在覆盖网络上部署，以优化L3网络连接并最大程度地减少机架中虚拟机（VM）之间的延迟，如下所示：

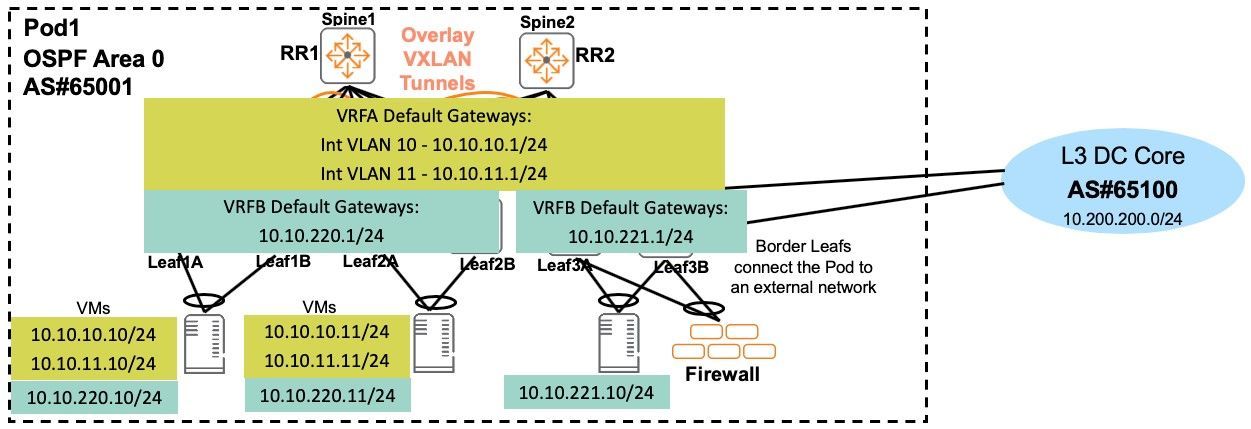

使用分布式L3网关，在LEAF1A/LEAF1B和LEAF2A/LEAF2B上配置了Anycast 10.10.10.1/24和10.10.11.1/24 IP。VMS 10.10.10.10/24和10.10.11.10/24之间的流量直接在LEAF1A/LEAF1B上进行路由，而VMS之间的交通直接在LEAF2A/LEAF2B上直接路由VMS 10.10.10.11/24和10.10.11.11.11/24。

分布式L3网关也可以在校园网络中部署，以优化L3网络连接，并最大程度地减少连接到同一访问开关的客户端之间的延迟。例如：

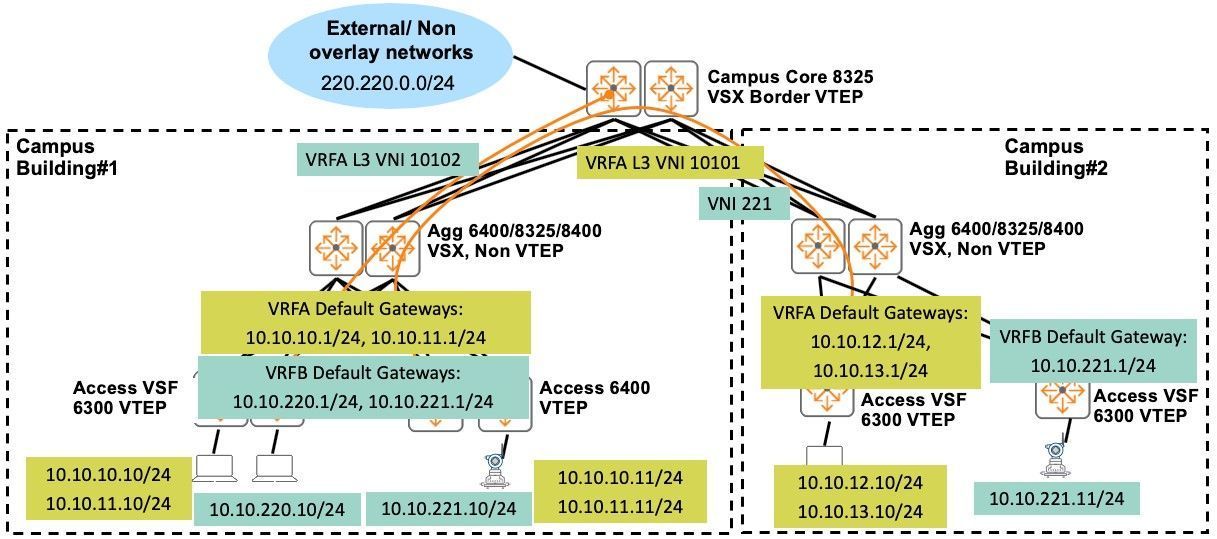

使用分布式L3网关，在Access VSF 6300上配置了Anycast 10.10.10.1/24和10.10.11.1/24 IPS，并在校园大楼＃1中配置了6400。客户端之间的流量10.10.10.10/24和10.10.11.10/24直接在Access VSF 6300上进行路由，而客户端之间的流量10.10.10.11/24和10.10.11.11.11/24直接在Access 6400上进行路由。

可以将VRF添加到VXLAN/EVPN覆盖网络上的L3多租赁中的VTEP中。

在校园中，使用不同的子网是不同建筑物的典型特征。L3 VXLAN在建筑物1和2号建筑物上的不同子网之间的路由将利用分配给其VRF的L3 VXLAN网络标识符（VNI）。还可以为需要保留在同一子网上的物联网设备的建筑物跨建筑物扩展L2 VXLAN。
