RPVST+

快速每VLAN跨越树+（RPVST+）是STP（Spanning树协议）的更新实现。它可以为开关上的每个VLAN创建一个单独的跨越树，并确保在给定VLAN上的任何两个节点之间仅存在一个活动，无环路的路径。

当网络上的设备之间存在多个路径时，使用跨越树协议来防止循环发生。它们还用于提供冗余，使数据在一个指向设备的链接失败时可以使用替代路径。例如，在以下拓扑中，每个开关之间存在几个路径。

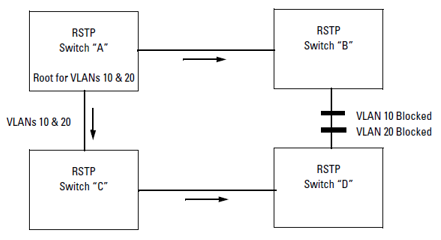

拓扑具有四个运行RSTP的开关。开关“ A”是根开关。为了防止循环，RSTP阻止了开关“ B”和开关“ D”之间的链接。该网络中有两个VLAN（VLAN 10和VLAN 20）。由于RSTP没有VLAN智能，因此它迫使第2层域中的所有VLAN遵循同一跨越树。

通过开关“ B”和“ D”之间的链接，不会有任何流量，因此浪费了链接带宽。另一方面，RPVST+为不同的VLAN运行不同的跨越树。

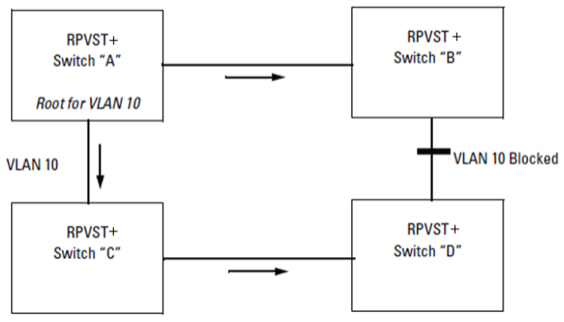

RVPST+为VLAN 10创建一个生成树。

RVPST+为VLAN 20创建另一个跨越树。

上面的两个拓扑与第一个拓扑相同，但是现在开关运行RPVST+，可以跨越不同的VLAN树。开关A是VLAN 10 Spanning树的根开关，开关D是VLAN 20 Spanning树的根开关。开关B和开关D之间的链接仅在VLAN 10流量中被阻止，但VLAN 20流量通过该链接。同样，开关A和开关C之间的链接仅在VLAN 20流量中被阻止，但VLAN 10流量通过该链接。在这里，流量通过了所有可用链接，网络可用性和带宽利用率增加。

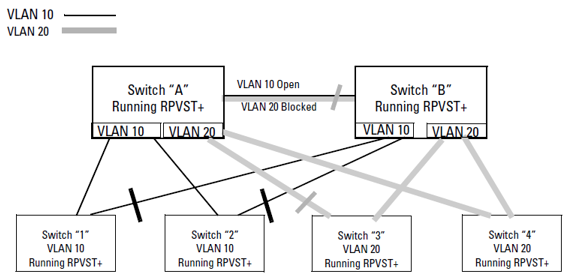

下图显示了在运行RPVST+网络中共享链接和冗余路径障碍的另一个示例。

在出厂默认配置中，跨越树的操作为使用MSTP操作在访问设备上启用。在开关上将生成树模式配置为RPVST+，然后启用跨度树会自动为开关上的每个VLAN创建一个生成树实例。具有默认设置的配置是自动的，在许多情况下，不需要任何调整。这包括在运行STP，MSTP或RSTP网络中具有跨越树区域的操作。

此外，当禁用跨度树时，开关还保留其当前配置的跨越树参数设置。因此，如果禁用，则稍后重新启用跨越树，参数设置将与禁用了跨越树之前的情况相同。

RPVST+与运行Legacy IEEE 802.1d STP的设备相互互操作。

RPVST+应用一个RSTP树每vlan。这些RSTP树中的每一个都可以具有不同的根开关，并通过共享或不同的链接跨越网络。
