上周，我有幸在2015年Interop拉斯维加斯大会上演讲。我的主题是一个非常贴近我的心，为明天的应用设计今天的WiFi网络。
我分享了我在医疗保健行业管理大型WiFi网络的真实经验。涵盖了从设计到故障排除的一系列主题。A分享了一些关于无线QoS和有线端的QoS对下游空中优先级的重要性的幻灯片。一个经常被误解或忽视的话题。
本文假设读者对无线QoS有一个基本的了解。
现实世界的例子#1:QoS正确地标记了上游和下游
在这个例子中，我们有两个无线语音通过IP电话互相通话。左边的框架#3057是向上游的接入点。右边的框架#3059从接入点向下游移动到无线电话。
如果您想知道帧#3058发生了什么，它是帧#3057的ACK。
我们如何知道帧被正确标记是通过查看QoS信息字段。我们可以看到6的值被标记在两帧上。这是一个指示，这两个帧都被放入语音桶中，并通过这样做接收最小的争用窗口。

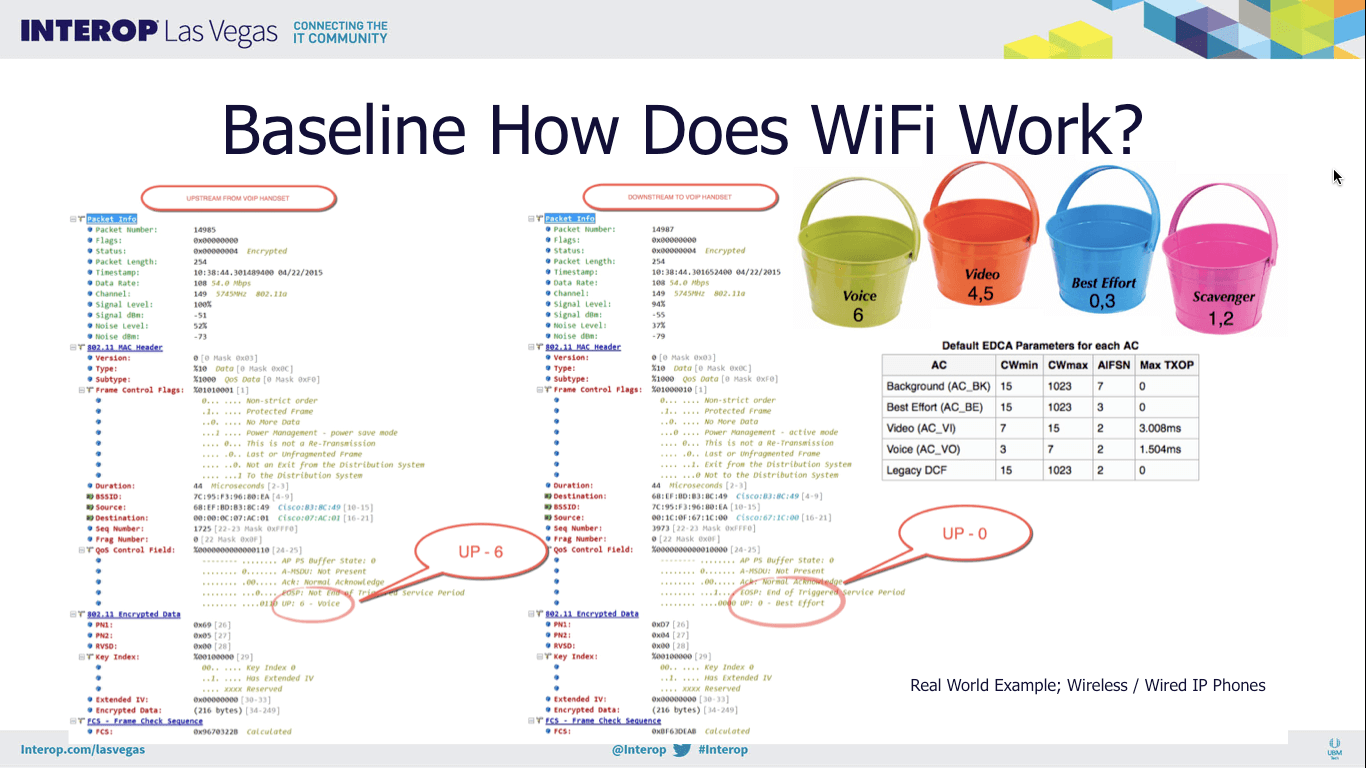

现实世界示例#2:QoS正确地标记上游，但没有正确地标记下游
在这个例子中，我们有一个通过IP电话的无线语音和一个通过IP电话的有线语音。左边的帧#14985从无线ip电话向上游移动。右边的框架#14987是下游的接入点。
如果您想知道帧#14986发生了什么，那就是帧#14985的ACK。
看看这两帧的QoS信息字段，我们可以看到下游的帧被标记为0。而上游帧被标记为6。这表明上游帧接收到较短的竞争窗口，而下游语音帧接收到较高的竞争窗口。
这是有线网络中没有正确配置QoS的一个完美示例。有线IP电话用EF46标记数据包，然而，由于在有线网络上没有正确配置信任，这些标记随着数据包越过第2层和第3层边界而丢失。当数据包以零标记到达接入点时，它只是做它应该做的，并将帧放入最佳努力队列中。对网络延迟敏感的下行语音帧现在正排队等待在IFS为AIFS 3和cW为15-1023的数据帧后面被触发。不与语音优先级的IFS的AIFS 2和cW的声音3-7像它应该有。
在这个例子中，我们注意到snap, crackle, pop和偶尔漏掉的单词。在有线网络上正确配置QoS之后，这些问题就消失了。这是在有线上纠正QoS的少数次，我可以立即注意到差异。
下次你听到我们有大管道，我们不需要有线QoS。有线QoS的缺乏会影响下游的无线QoS !
