在大多数企业部署中，PoE (Power over Ethernet)是为接入点供电的主要方法。PoE是WLAN基础设施部署的关键部分，这一点经常被忽视。在本文中，我们将讨论在部署Aruba接入点时避免电源问题所需的重要信息。
坡的概述
PoE是一种定义如何通过以太网电缆传输电力和数据的标准。目前使用的PoE主要有两种。它们由以下标准定义:
- IEEE 802.3af-2003或PoE(能够提供15.4W)
- IEEE 802.3 -2009或PoE+(能够提供高达30W)
最近的Aruba接入点使用PoE+来利用现代Wi-Fi功能(MIMO)和AP上的额外USB端口。
LLDP (Link Layer Discovery Protocol)协议用于Aruba AP与交换机协商PoE的功率级别。
坡的预算
在设计阶段，定义AP模型和AP数量。一旦我们知道将使用哪些AP以及将部署多少AP，就可以执行PoE预算流程。它的目标是确保每个AP能够从开关中接收到足够的电力，以便全面运行。该任务对于在部署阶段避免潜在的PoE问题至关重要。
执行PoE预算需要哪些信息?
- AP的最大功耗
- 开关的最大可用功率
收集了这些信息之后，就可以计算交换机能够支持的最大访问点数。确保在部署期间不要超过这个数字，以避免出现问题。

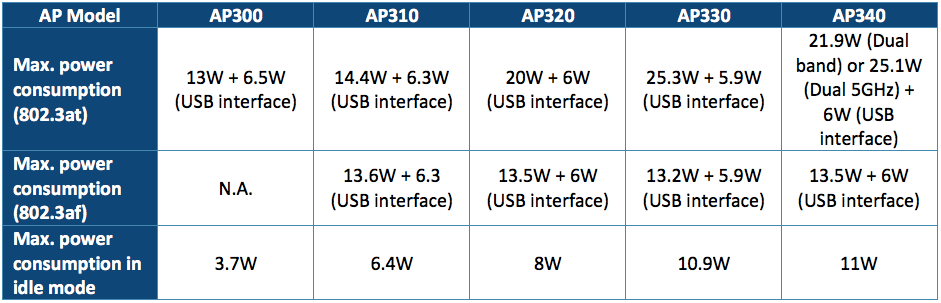

对于每个AP模型，最大功耗信息可以在其数据表中找到。以下表格总结了阿鲁巴室内接入点的最大功耗:
部署接入点时要验证的元素
电缆

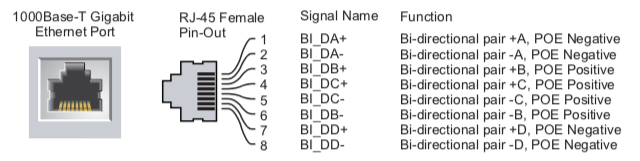

以太网电缆必须被适当地终止以承载802.11at电源和数据(1Gbps)。阿鲁巴在接入点安装指南中提供了适当的端口引脚布局:
如果你雇佣第三方公司来做布线，要求安装得到认证。他们应该能够认证每条电缆。
或者，在连接接入点之前，您可以使用电缆测试工具来验证电缆是否正确终止。这些工具将显示引脚布局以及电缆提供的电源。你应该能够分析电缆是否接线正确。
开关配置
默认情况下，大部分PoE交换机已配置为接口供电。但是，并不是所有的交换机都使用LLDP协议，默认情况下也可以使用其他协议，如CDP (Cisco Discovery Protocol)。然后可以对配置进行优化和调整。
如前所述，Aruba ap使用LLDP与交换机协商电源需求。请确保在LLDP和LLDP MED (Media Endpoint Discovery)报文中都配置了电源管理tlv (Type Length Value)，并在ap使用的接口上使能LLDP。
一旦所有接入点都被连接并启动并运行，您就可以验证每个交换机端口提供的电量，以查看是否一切正常工作。
美联社领导

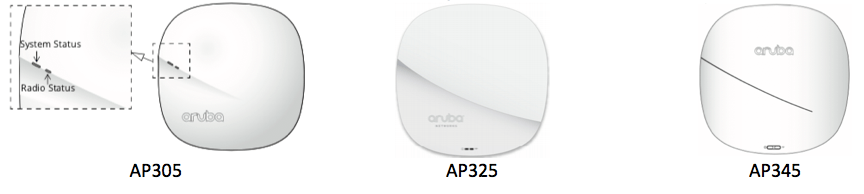

另一个很好的指示是验证AP系统状态LED。Aruba AP前端有2个LED指示灯。系统状态指示灯为左侧的LED:当系统状态LED为绿色时，表示AP正在从开关接收所需的电源。
当系统状态LED显示为琥珀色或琥珀色闪烁(根据AP的型号而定)时，表示AP没有从开关接收到所需的电源。

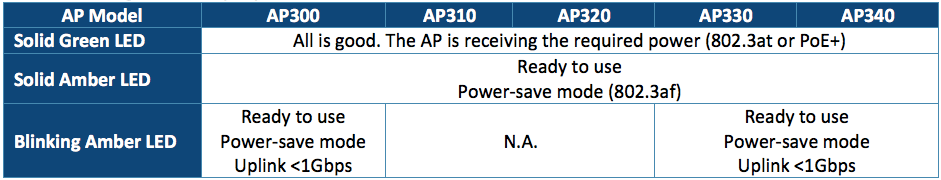

Aruba室内ap的PoE相关LED状态如下表所示:
要了解更多信息，请参考AP安装指南(参考资源部分)。
节电模式
AP接收到所需电源时，使用802.3at (PoE+)。
如果AP没有接收到所需的电力，AP将使用802.3af (PoE)，并将其置于省电模式。根据不同的AP型号，省电模式将禁用不同的功能。
下表显示了阿鲁巴室内ap禁用的功能:
Aruba一直在其最近的接入点上开发智能电力监控(IPM)协议。正如AP数据表中所述，“IPM使AP能够持续监控和报告其实际功耗，并可选择自主决策禁用某些功能。”在使用802.3af PoE电源供电的情况下，可以使用IPM(根据AP型号不同)。默认情况下，如果AP功耗超过可用的电源预算，USB接口将是第一个关闭的功能。在极少数情况下，可能需要采取额外的省电措施。
资源
要了解更多关于PoE以及如何在Aruba基础设施上正确部署它的细节，请随时查阅以下文档:
- 在WLPC 2018上介绍PoE(短片)
- Aruba AP300系列安装指南(LED信息)
- Aruba AP300 Series Data Sheet (PoE Information)
- Aruba AP310系列安装指南(LED信息)
- Aruba AP310系列数据表(PoE信息)
- Aruba AP320系列安装指南(LED信息)
- Aruba AP320系列数据表(PoE信息)
- Aruba AP330系列安装指南(LED信息)
- Aruba AP330 Series Data Sheet (PoE Information)数据表
- Aruba AP340系列安装指南(LED信息)
- Aruba AP340系列数据表(PoE信息)
在推特上关注François Vergès @VergesFrancois。
