Aruba如何优化Dual 5-GHz AP的性能

“很好地了解规则，所以你可以有效地打破它们。”

-Dalai Lama XIV

当然，达赖喇嘛说这话时并没有想到无线接入点工程，但这一原则仍然适用。噪声有很多业内人士提供一个美联社,有两个5 GHz收音机在同一底盘,并通过阅读这些意见,很容易得出结论:设计一个伟大的双重5 GHz美联社是一个简单的问题拍两个收音机在盒子里。

虽然这种方法似乎直观，但由于两个原因可能更不正确：

1. 了解该设计决策的力学和物理非常重要。
2. 重要的是要理解对更广泛的系统的影响，因为接入点通常不存在于真空中。

无线电在宽频谱上产生能量。它可以分成三块：

理想的调制:在AP和最终用户之间传递信息的实际有用信号。它有明确定义的通道宽度和能级。

光谱再生：由APS受到限制的现实创建，他们可以消耗多少功率，其物理尺寸和工作温度。

• 一个完全线性的无线电在实际中是不可能实现的，因为它消耗的功率是典型AP的10到15倍。
• 完全线性设备中的发射功率放大器将非常大，令人振奋，令人振奋，运行非常热。
• 802.11标准和其他无线电规范通过定义误差矢量幅度(EVM)来解释光谱再生，这是AP允许产生的失真量的表示。
• 高阶调制（256 QAM，1024 QAM）需要更多的线性度，因此它们倾向于以较低的功率运行。
• 有意义地发生在频率范围内的再生，这比实际信号宽七倍。例如，20 MHz通道将在140 MHz的跨度产生实质性再生。

宽带噪音：很大程度上是因为无线芯片组中的理想信号必须通过不完美的方式转换为模拟信号。

• 数模（DAC）转换过程具有有限数量的比特，可以实现这种转换。
• 其结果是量化噪声或能量，即数字和模拟表示之间的误差。
• 它的幅度不大，通常比期望的信号小60分贝，但它的频率非常宽。它实际上是直流电对日光。

图1用红色表示期望信号，蓝色表示光谱再生，绿色表示宽带噪声。

802.11标准的作者在起草要求时包含了所有这些真实的无线电方面。

现在考虑导电电力的无线电发送20 dBm将在-40dBm处具有宽带噪声。因此，即使在通道165上有您的第一个无线电，宽带噪声也存在于-40dBm的通道36上。当信道165上的无线电正在发送时，信道36上的无线电试图接收。通道36的无线电如何，具有-100 dBm的噪声底板，在-40 dBm排放的存在下接收信号？

答案很简单:不会。你至少需要60 dB.隔离，以保持接收机冲击低于3db。

既然我们知道了射频的挑战，我们就着手在Aruba 340系列中提供一个接入点，该接入点可以真正让客户通过增加5GHz的利用率来提高802.11ac的性能，而不会引入其他供应商设计欠佳的双5GHz ap所固有的干扰。

那么，我们怎么才能让它工作呢?

• 我们可以使用单独的天线。使用单独的天线提供约25 dBm的隔离，并将噪声降至-65 dBm。还是不够的。
• 我们可以减少一个无线电的电力。虽然这有助于保持低功率无线电干扰高功率无线电，但它在相反的方向上没有任何作用。这样的方法也不起作用。
• 我们可以尝试极化，就像您在一个双5 GHz供应商的解决方案中看到的那样。Aruba测量了其他供应商的解决方案，仅能显示35 dB的隔离。还是不够的。
• 现实是，将宽带噪声降到非影响水平，我们需要大大增加两个无线电上的天线之间的距离，这在单个AP机箱中并不真正实用。或者我们可以物理地过滤两个无线电之间的信号。

直到释放阿鲁巴AP-340系列，当两者在5 GHz范围内运行时，任何供应商都没有在两个无线电之间引入任何过滤。

事实证明，5.15 GHz到5.35 GHz和5.47 GHz到5.850 GHz范围之间的间隙足以让上半部和下半部分的带通滤波器，并将光谱划分为两个块。

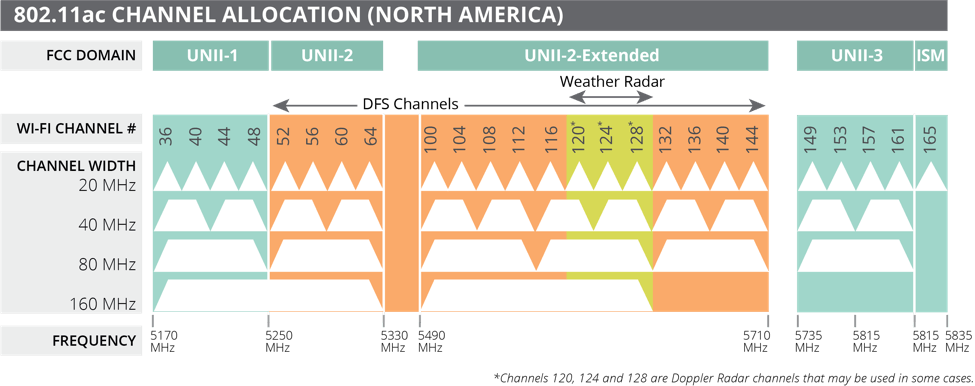

802.11ac信道分配(北美)

使用带通滤波器提供许多可取的产品属性：

• 天线分系统不需要做任何非自然的事情。因此，两种无线电提供完全相同的EIRP和覆盖区域。
• 真正的产能翻倍。距离AP-344或AP-345相同距离的两个用户在两种无线电中的任何一种上具有相同的信号强度和吞吐量。
• 两个无线电独立运作，而不会损害对方的操作并且是完全异步的。
• 一个智能设计的系统可以负载平衡两个无线电，以最大限度地提高吞吐量的用户组。

现在，系统级别怎么样？正如Aruba之前所说的那样，网络不能简单地在每个AP上使用两个5 GHz无线电。

频率规划仍然是系统设计中的一个因素。

• 将给定信道的收音机数量增加一倍，重复使用之间的距离就会减少大约两倍。
• 这随后可以将同一频道的“可见”无线电数量增加4倍。然后，这些无线电将共享信道，从而导致系统容量的净减少。
• 完全放弃2.4 GHz，这是三个有用的信道容量，并不是真正想要的结果。应该积极管理并尽可能多地利用2.4 GHz。
• 当一个无线电被更好地分配到5 GHz时，它应该意识到更大的系统影响。

系统需要能够管理用户连接。

• 负载平衡横跨可用无线电，以最大限度地利用所有频带。
• 移动用户在5 GHz和2.4 GHz之间。
• 请注意客户端功能并管理为查找最佳网络解决方案的一部分。

阿鲁巴提供了这些能力AirMatch功能套件，以适当的数量无线电切换到5千兆赫操作。AirMatch智能管理2.4 GHz、5 GHz以及那些处于监控或测试功能中的无线电，以确保更改对系统上所有用户都有好处。

阿鲁巴岛还提供了客户端匹配为了确保部署的无线电资源与用户需求匹配。由于双向5 GHz模式的ARUBA AP具有匹配的覆盖范围和吞吐量功能，因此与竞争解决方案的不匹配覆盖率相比，Aruba可以提供卓越的结果，而且不必处理其他竞争双向5 GHz所产生的RF障碍解决方案。

Aruba在一个具有成本效益的平台上提供了所有这些功能。AP-345在美国的参考价格为1395美元，支持千兆有线接口，并利用了同类中最好的ArubaOS操作系统使最终用户价值和功能最大化。
