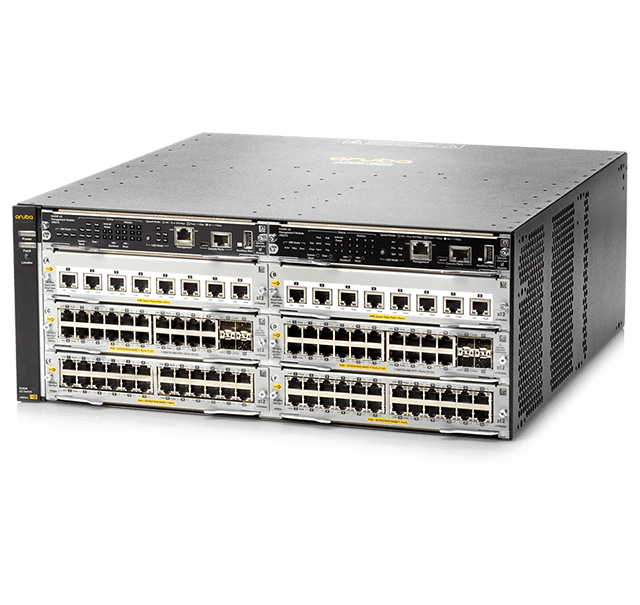

多功能、模块化、企业级交换机
该交换机提供了创新的灵活性和可伸缩性，为校园网和分支网提供模块化的电源和性能。
基于云计算的管理
安全和简单的访问与Aruba动态分割
安全和简单的访问与Aruba动态分割
Aruba动态分割将Aruba的基础、无线、基于角色的策略功能扩展到Aruba有线交换机。这意味着，无论用户和物联网设备如何连接，都要在有线和无线网络上执行一致的策略，确保通信的安全和隔离。
绩效为校园动力
这些企业级交换机为寻找结合高速架构的HPE Smart Rate千兆端口的客户提供了弹性、灵活性和可伸缩性。
Multi-gigabit以太网
支持96个HPE Smart Rate千兆端口或10GbE端口，最多支持288个PoE+接口，为接入点、摄像头、物联网设备供电。
通用的连接
可灵活连接1GbE、10GbE、40GbE、Smart Rate multi-gigabit、PoE和10GBase-T线路卡。
高可用性
灵活的冗余管理，热插拔电源，虚拟交换框架(VSF)快速软件升级，减少停机时间。
选择管理
简化配置和管理，包括基于云的Aruba Cloud、Aruba AirWave、switch GUI和CLI。

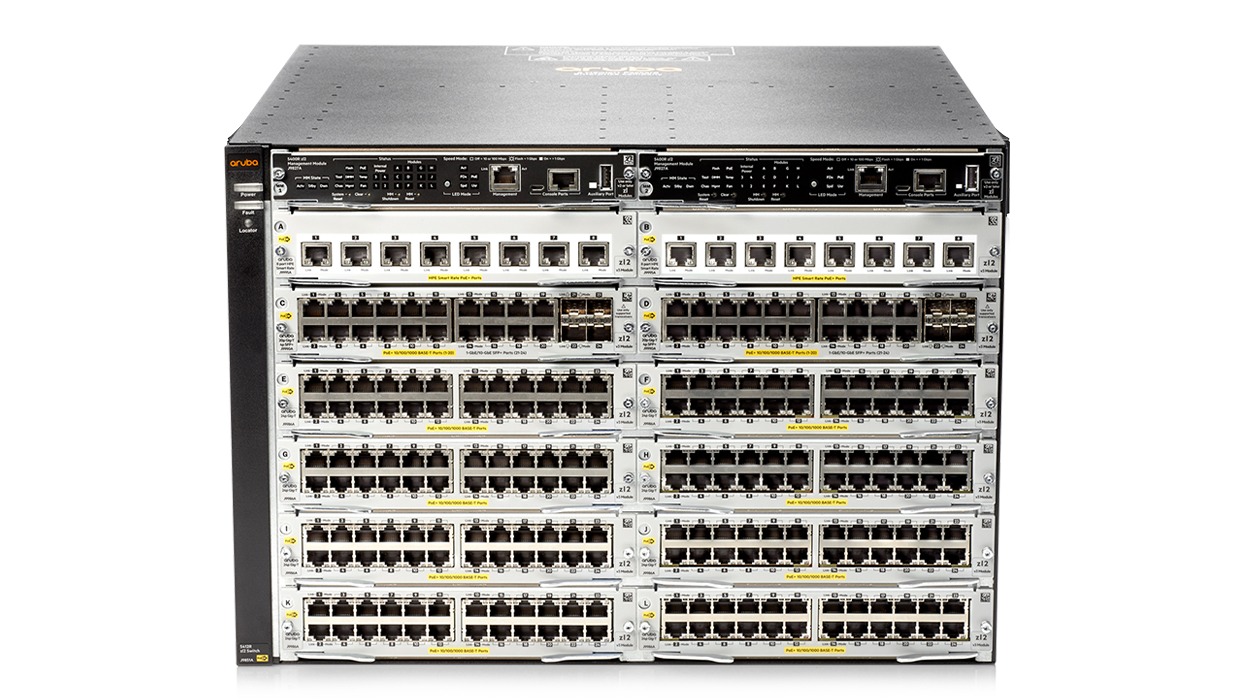

阿鲁巴5400R系列的详细信息和规格
规范
-

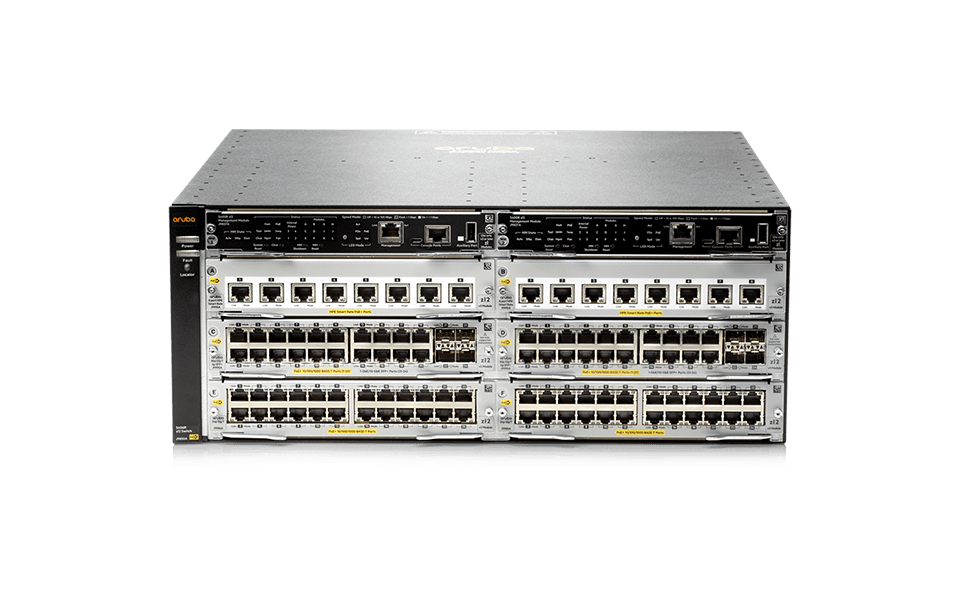

物理接口 - 5406R zl2开关(J9821A):
- 6个开放式模块槽位
- 最多支持144个自适应10/100/1000接口、144个SFP+接口、48个HPE Smart Rate Multi-Gigabit接口、12个40GbE接口或任意组合

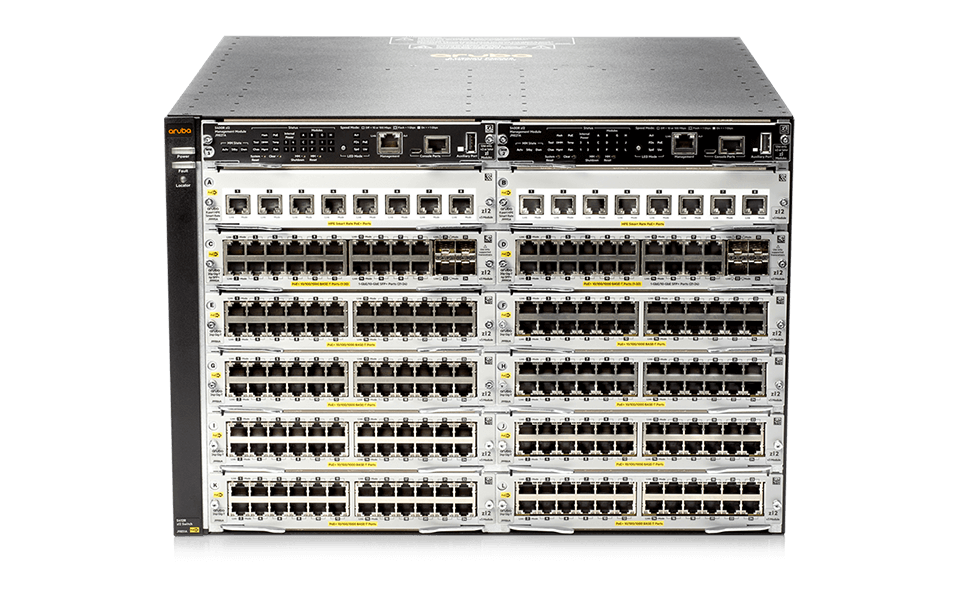

- 开关(J9822A):
- 12个开放式模块槽位
- 最多支持288个自适应10/100/1000接口、288个SFP+接口、96个HPE Smart Rate千兆/ 24个40GbE接口或组合
- 5406R-44G-PoE+/2SFP+(不插电)v2 zl2开关(J9823A):
- 44 RJ-45自适应10/100/1000 PoE+接口(IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+);媒体类型:自动mdix;双工:10BASE-T/100BASE-TX:一半或全量;1000 base - t:完整
- 2打开10GbE SFP+光模块槽位
- 4个开放式模块槽位
- 最多支持144个自适应10/100/1000接口、144个SFP+接口、48个HPE Smart Rate Multi-Gigabit接口、12个40GbE接口或任意组合
- 5412R-92G-PoE+/2SFP+(无电源)v2 zl2开关(J9825A):
- 92 RJ-45自适应10/100/1000 PoE+接口(IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+);媒体类型:自动mdix;双工:10BASE-T/100BASE-TX:一半或全量;1000 base - t:完整
- 2打开10GbE SFP+光模块槽位
- 8个开放式模块槽位
- 最多支持288个自适应10/100/1000接口、288个SFP+接口、96个HPE Smart Rate千兆/ 24个40GbE接口或组合
- 5406R-44G-PoE+/4SFP(无电源)v2 zl2开关(J9824A):
- 44 RJ-45自适应10/100/1000接口(IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T);媒体类型:自动mdix;双工:10BASE-T/100BASE-TX:一半或全量;1000 base - t:完整
- 4打开SFP (mini- gic)插槽
- 4个开放式模块槽位
- 最多支持144个自适应10/100/1000接口、144个SFP+接口、48个HPE Smart Rate Multi-Gigabit接口、12个40GbE接口或任意组合
- 5412R-92G-PoE+/4SFP(不插电)v2 zl2开关(J9826A):
- 92 RJ-45自适应10/100/1000 PoE+接口(IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+);媒体类型:自动mdix;双工:10BASE-T/100BASE-TX:一半或全量;1000 base - t:完整
- 4打开SFP (mini- gic)插槽
- 8个开放式模块槽位
- 最多支持288个自适应10/100/1000接口、288个SFP+接口、96个HPE Smart Rate千兆/ 24个40GbE接口或组合
- 5406R-8XGT/8SFP+ (No PSU) v2 zl2开关(J9868A):
- 8个RJ-45 10GbE接口(IEEE 802.3 -2006 Type 10GBASE-T)
- 8打开10GbE SFP+光模块槽位
- 4个开放式模块槽位
- 最多支持144个自适应10/100/1000接口、144个SFP+接口、48个HPE Smart Rate Multi-Gigabit接口、12个40GbE接口或任意组合
- 5412R 92GT PoE+和4端口SFP+(无电源)v3 zl2交换机(JL001A):
- 92 RJ-45自适应10/100/1000 PoE+接口(IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+);媒体类型:自动mdix;双工:10BASE-T/100BASE-TX:一半或全量;1000 base - t:完整
- 4打开10GbE SFP+光模块槽位
- 8个开放式模块槽位
- 最多支持288个自适应10/100/1000接口、288个SFP+接口、96个HPE Smart Rate千兆/ 24个40GbE接口或组合
- 5406R 8口1/2.5/5/10GBASE-T PoE+和8口SFP+(无电源)v3 zl2交换机(JL002A):
- 8 RJ-45 HPE Smart Rate千兆接口
- 8打开10GbE SFP+光模块槽位
- 4个开放式模块槽位
- 最多支持144个自适应10/100/1000接口、144个SFP+接口、48个HPE Smart Rate Multi-Gigabit接口、12个40GbE接口或任意组合
- 5406R 44GT PoE+和4端口SFP+(无电源)v3 zl2交换机(JL003A):
- 44 RJ-45自适应10/100/1000 PoE+接口(IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+);媒体类型:自动mdix;双工:10BASE-T/100BASE-TX:一半或全量;1000 base - t:完整
- 4打开10GbE SFP+光模块槽位
- 4个开放式模块槽位
- 最多支持144个自适应10/100/1000接口、144个SFP+接口、48个HPE Smart Rate Multi-Gigabit接口、12个40GbE接口或任意组合
- 5406R 16端口SFP+ (No PSU) v3 zl2交换机(JL095A):
- 16打开10GbE SFP+光模块槽位
- 4个开放式模块槽位
- 最多支持144个自适应10/100/1000接口、144个SFP+接口、48个HPE Smart Rate Multi-Gigabit接口、12个40GbE接口或任意组合
电力供应 - 5406 r开关:
- 2个电源槽位
- 所需最少电源1台(另订)
- 5412 r开关:
- 4个电源槽位
- 2所需最小电源(另订)
内存和处理器 - 双臂皮质A9 @ 1ghz;包缓冲区大小:13.5 MB内部
- ARM11 @ 450 MHz;包缓冲区大小:18mb内部
- 双臂皮质A9 @ 1ghz;包缓冲区大小:13.5 MB内部
- ARM11 @ 550 MHz;包缓冲区大小:18mb内部
- 双臂皮质A9 @ 1ghz;包缓冲区大小:13.5 MB内部
- 飞思卡尔P2020双核@ 1.2 GHz, 16mb闪存，1gb SD卡，4gb DDR3 SODIMM
性能 - 延迟:< 2.8µs (FIFO 64字节数据包)
- 延迟:< 1.8µs (FIFO 64字节数据包)
- 延迟:< 1.5µs (FIFO 64字节数据包)
- 路由表大小:IPv4 10000条，IPv6 5000条
- MAC地址表大小:64000表项
- 吞吐量:
- 5406R开关:高达571.4 Mpps
- 5412R交换机:最大1142.8 Mpps
- 路由/交换容量:
- 5406R交换机:960 Gbps
- 5412R交换机:1920 Gbps
- 织物开关速度:
- 5406R交换机:1015gbps
- 5412R交换机:2030 Gbps
- IPv6准备认证:
- 5406R zl2开关(J9821A)
- 5412R zl2开关(J9822A)
- 5406R-44G-PoE+/2SFP+(不插电)v2 zl2开关(J9823A)
- 5412R-92G-PoE+/2SFP+(不插电)v2 zl2开关(J9825A)
- 5406R-44G-PoE+/4SFP(不插电)v2 zl2开关(J9824A)
- 5412R-92G-PoE+/4SFP(不插电)v2 zl2开关(J9826A)
- 5406R-8XGT/8SFP+ (No PSU) v2 zl2 Switch (J9868A)
- 5406R zl2开关(J9821A):
-
维 - 物理尺寸:
- 5406 r开关:
(H) 17.53 cm x (W) 44.45 cm x (D) 45.09 cm(6.9”x 17.5”x 17.75”)(4U高) - 5412 r开关:
(高)30.73 cm x(宽)44.45 cm x(深)45.09 cm(12.1”x 17.5”x 17.75”)(7U高)
- 5406 r开关:
- 重量:
- 开关(J9821A): 11.11 kg (24.5 lb)
- 开关(J9822A): 17.28 kg (38.1 lb)
- 5406R-44G-PoE+/2SFP+(不插电)v2 zl2 Switch (J9823A): 12.75 kg
- 5412R-92G-PoE+/2SFP+(无电源)v2 zl2 Switch (J9825A): 20.5 kg (45.19 lb)
- 5406R-44G-PoE+/4SFP(无电源)v2 zl2 Switch (J9824A): 11.88 kg (26.19 lb)
- 5412R-92G-PoE+/4SFP(无电源)v2 zl2 Switch (J9826A): 20.59 kg (45.4 lb)
- 5406R-8XGT/8SFP+ (No PSU) v2 zl2 Switch (J9868A): 12.75 kg (28.11 lb)
- 5412R 92GT PoE+ and 4端口SFP+(无电源)v3 zl2 Switch (JL001A): 20.5 kg (45.19 lb)
- 5406R 8口1/2.5/5/10GBASE-T PoE+和8口SFP+(无电源)v3 zl2 Switch (JL002A): 12.75 kg
- 5406R 44GT PoE+ and 4端口SFP+(无电源)v3 zl2 Switch (JL003A): 12.75 kg (28.11 lb)
- 5406R 16端口SFP+(不插电)v3 zl2 Switch (JL095A): 12.75 kg
安装和外壳 - 安装在EIA标准19英寸的电信机架或设备机柜(包括硬件);仅水平表面安装
环境 - 工作温度范围:0°C至45°C(32°F至113°F);0°C至40°C，安装J8177C收发器，0°C至35°C，安装FIPS不透明度屏蔽
- 工作相对湿度:15% ~ 95% @ 45°C(113°F)，无凝结
- 存储温度范围:-40°C ~ 70°C(-40°F ~ 158°F)
- 存储湿度:15% ~ 90% @ 65°C(149°F)，无冷凝
- 工作高度:10,000英尺
- 声:
- 5406 r开关:
功率:44分贝，压力:31.7分贝ISO 7779, ISO 9296 - 5412 r开关:
功率:49分贝，压力:35.7分贝ISO 7779, ISO 9296
- 5406 r开关:
电特性 - 频率:50/60 Hz
- 80 plus.org认证:黄金
- 描述:
不带电源。可提供2个(5406R交换机)或4个(5412R交换机)开路电源槽位;有三种不同的电源可供选择。有关更多规格，请参阅电源产品。15%至95% @ 45°C(113°F)，非冷凝 - 电压:110 - 127 / 200 - 240 VAC，额定(取决于电源选择)
- 最大散热:
- 5406 r开关:
2450 BTU/hr (2584.75 kJ/hr)，(最大。non-PoE);
3700 BTU/hr (3903 kJ/hr)(最大。使用坡) - 5412 r开关:
4900 BTU/hr (5169.5 kJ/hr)，(最大。non-PoE);
7400 BTU/hr (7807 kJ/hr)(最大。使用坡)
- 5406 r开关:
- 闲置的力量:
- 5406R开关:215w
- 5412R交换机:312 W
- 注:
空闲功率是指设备在没有连接端口的情况下的实际功耗。
设备的散热不包括poe供电的设备本身的散热。
仅适用于5412R交换机:当5412R zl2交换机机箱安装4根以上电源线时，需要增加安装要求。详细信息请参阅Aruba 5400R zl2开关快速设置指南和安全/法规信息手册。
安全认证 - CSA 22.2号60950;UL 60950;IEC 60950;EN 60950
排放 - FCC部分15 A类;EN 55022/CISPR 22 A级
免疫力 - En: En 55024, cispr 24
- 委托人:IEC 61000-4-2;4kv CD, 8kv AD;惠普ENV。765.002
- 辐射:IEC 61000-4-3;3 V / m
- EFT /破裂:IEC 61000-4-4;1.0 kV(电源线)、0.5 kV(信号线)
- 增加:IEC 61000-4-5;交流1kV / 2kv，信号1kV，直流0.5 kV
- 进行:IEC 61000-4-6;3 Vrms
- 工频磁场:IEC 61000-4-8;1 A/m, 50或60赫兹
- 电压骤降和中断:
IEC 61000-4-11;>95%还原，0.5期;降价30% 25期 - 谐波:EN 61000-3-2、IEC 61000-3-2
- 闪烁:EN 61000-3-3、IEC 61000-3-3
额外的规范 - 有关完整规格，请参阅数据表．
- 物理尺寸:
