SD分支网络概述

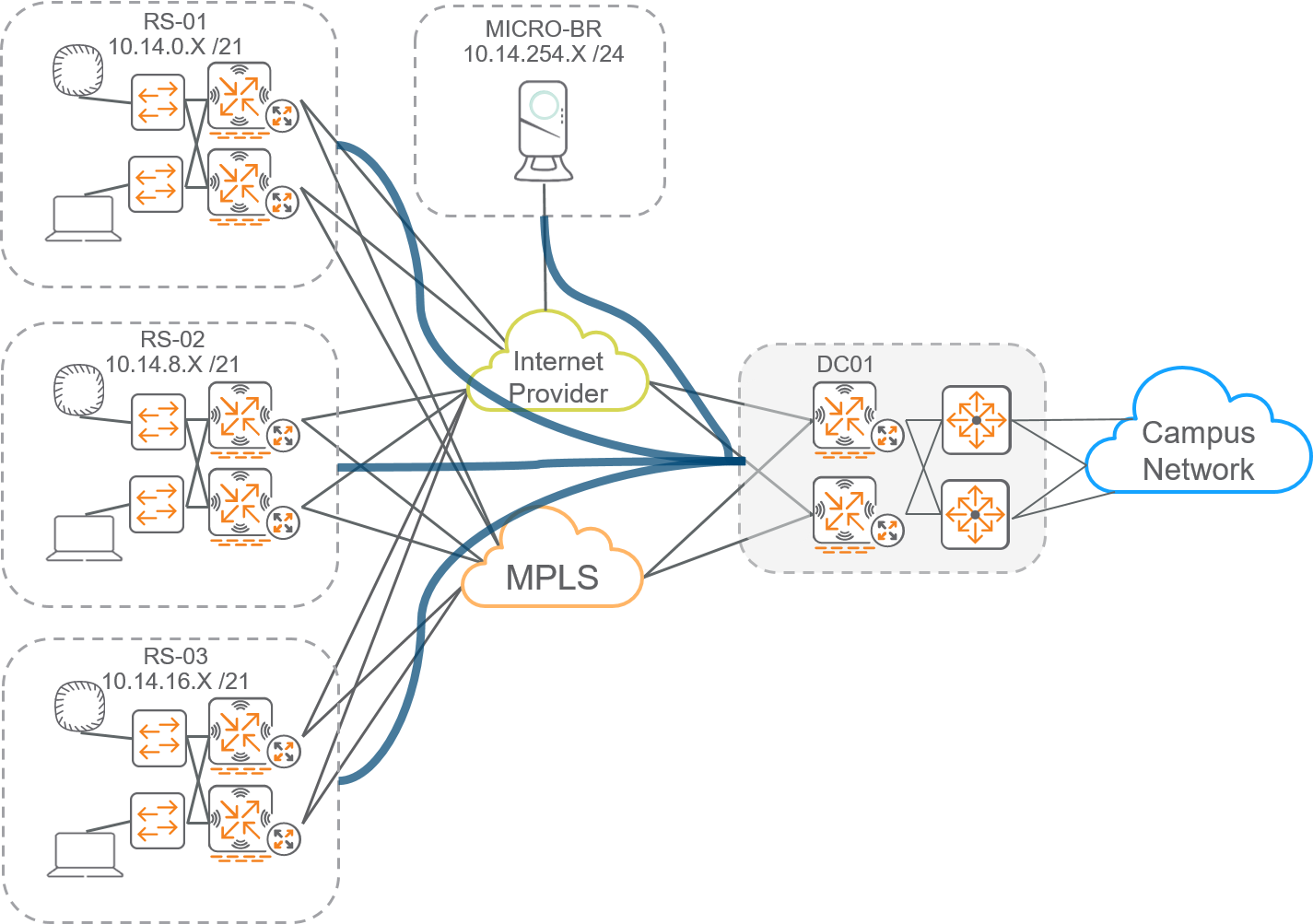

Aruba SD-Branch为WAN和LAN提供灵活的部署选项。本指南将详细介绍默认的集线器和辐射WAN拓扑和L2 LAN拓扑，尽管将提及其他拓扑。此部署将包括三个远程站点和单个头端数据中心。
每个远程站点都有冗余分支网关，提供电路终端和LAN默认网关。分支站点的交换机将为AP和其他客户端设备提供L2连接。最好的做法是在所有网站上标准化相同的分支设计，以实现中央配置的全部好处。可以容纳多个分支设计，并将在准备部署部分进行解决。
一对VPNC（VPN集中器）将被配置为通过IPSec隧道和路由共享促进校园网络和分支站点之间的连接。VPNCS将总结校园子网到10.0.x.x / 13的单个路由，并防止向分支机构发布点对点链接。以下是将在每个VPNC对上配置的VLAN布局和IP信息。
| VPNC VLAN | 门户库 | inet. | MPLS. | 微细人 | OSPF_LINK_1. | OSPF_Link_2. |
|---|---|---|---|---|---|---|
| VLAN ID. | 4085 | 4094 | 4086 | 101. | 4001. | 4002 |
| 7210-VPNC-DC1-1 | 门户库 | inet. | MPLS. | 微细人 | OSPF_LINK_1. | OSPF_Link_2. |
|---|---|---|---|---|---|---|
| IP地址 | DHCP. | x.x.x.x. | 172.17.1.26 | 10.8.0.2 | 172.18.106.22 | 172.18.106.30 |
| 7210-VPNC-DC1-2 | 门户库 | inet. | MPLS. | 微细人 | OSPF_LINK_1. | OSPF_Link_2. |
|---|---|---|---|---|---|---|
| IP地址 | DHCP. | x.x.x.x. | 172.17.1.22 | 10.8.0.3. | 172.18.106.18 | 172.18.106.26 |
每个远程站点都包含两个分支网关，两个交换机和三个接入点。每个分支站点将被分配来自10.14.x.x / 16的超集地址空间的A / 21子网。在10.14.x.x / 16地址空间内，将保留两个子网。10.14.255.x / 24将为分支网关池保留，10.14.254.x / 24用于微型支节系统IP。VPNC将宣传10.14.x.x / 16的汇总网络。每个站点的分支交换机都有九个VLAN。它们的默认网关是在每个站点的分支网关之间共享的虚拟IP。另外三个VLAN（网关池，INET，MPLS）只将存在于分支网关上。交换机和接入点将在MGMT VLAN上接收IP地址。
| BGW VLAN. | 门户库 | inet. | MPLS. | MGMT. | 员工 | IPTV. | 相机 | 客人 | 拒绝_Quartine. |
|---|---|---|---|---|---|---|---|---|---|
| VLAN ID. | 4085 | 4094 | 4086 | 100. | 101. | 102. | 103. | 104. | 105. |
| 切换VLAN. | MGMT. | 员工 | IPTV. | 相机 | 客人 | 拒绝_Quartine. |
|---|---|---|---|---|---|---|
| VLAN ID. | 100. | 101. | 102. | 103. | 104. | 105. |
| RS-01. | 门户库 | inet. | MPLS. | MGMT. | 员工 | IPTV. | 相机 | 客人 | 拒绝_Quartine. |
|---|---|---|---|---|---|---|---|---|---|
| 子网 | 10.14.255.x / 24. | DHCP. | 172.17.1.x / 30. | 10.14.0.0/24 | 10.14.1.0/24 | 10.14.2.0/24 | 10.14.3.0/24 | 10.14.4.0/24 | 10.14.5.0/24 |
| RS-02. | 门户库 | inet. | MPLS. | MGMT. | 员工 | IPTV. | 相机 | 客人 | 拒绝_Quartine. |
|---|---|---|---|---|---|---|---|---|---|
| 子网 | 10.14.255.x / 24. | DHCP. | 172.17.1.x / 30. | 10.14.8.0/24 | 10.14.9.0/24 | 10.14.10.0/24 | 10.14.11.0/24 | 10.14.12.0/24 | 10.14.13.0/24 |
| RS-03. | 门户库 | inet. | MPLS. | MGMT. | 员工 | IPTV. | 相机 | 客人 | 拒绝_Quartine. |
|---|---|---|---|---|---|---|---|---|---|
| 子网 | 10.14.255.x / 24. | DHCP. | 172.17.1.x / 30. | 10.14.16.0/24 | 10.14.17.0/24 | 10.14.18.0/24 | 10.14.3.0/24 | 10.14.19.0/24 | 10.14.20.0/24 |
