配置分支网关
在这组过程中，分支网关(BGW)将分两个步骤配置。第一步是组级配置，在组级配置中完成了大量的配置。包括NTP、DNS、vlan等所有常用配置。一旦组配置完成，bgw将被带入Central使用ZTP。一旦连接到Central, BGW的特定设备配置，如主机名和IP地址，将被应用。
如何创建分支网关组
创建一个新的分支网关组
如果在部署准备部分尚未创建分支网关组，请使用此过程创建该组。
步骤1在左侧导航窗格的Maintain部分中，选择组织．
步骤2选择Groups平铺。
步骤3单击（+）创建一个新组。
配置分支网关组
步骤1在全球下拉列表中，搜索或选择UI-BGW-01在准备部署一节中创建。
步骤2在左侧导航窗格中，在“管理”部分中，选择设备．
步骤3选择网关选项卡，然后单击右上角的齿轮图标。
步骤4点击取消，然后单击退出．

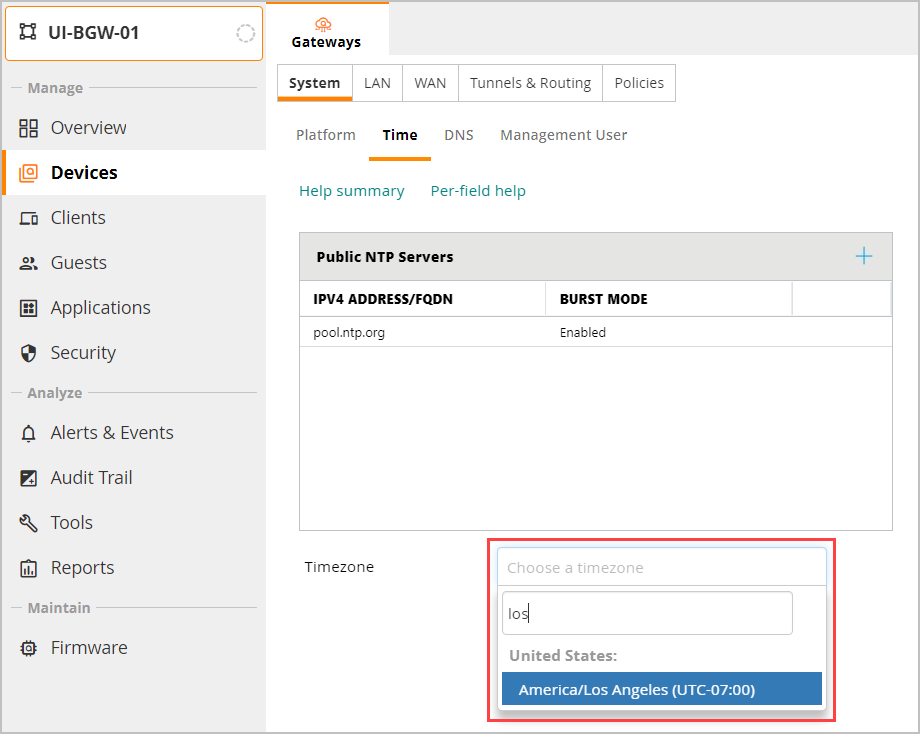

设置VPNC组系统时间参数
使用此过程设置网络时间协议（NTP）参数和时区以保持BGW时钟同步。
步骤1在“网关”选项卡上，在“系统”部分中，选择时间．

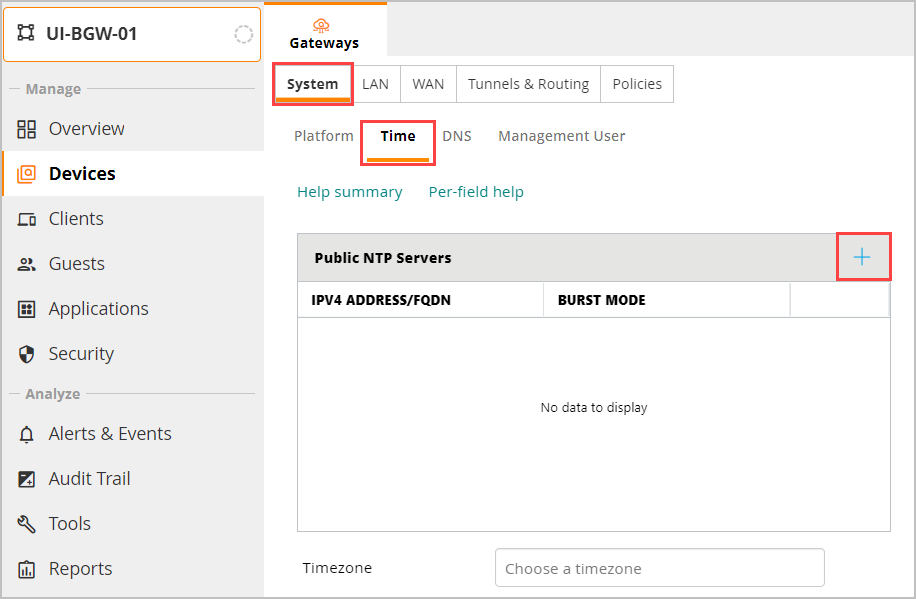

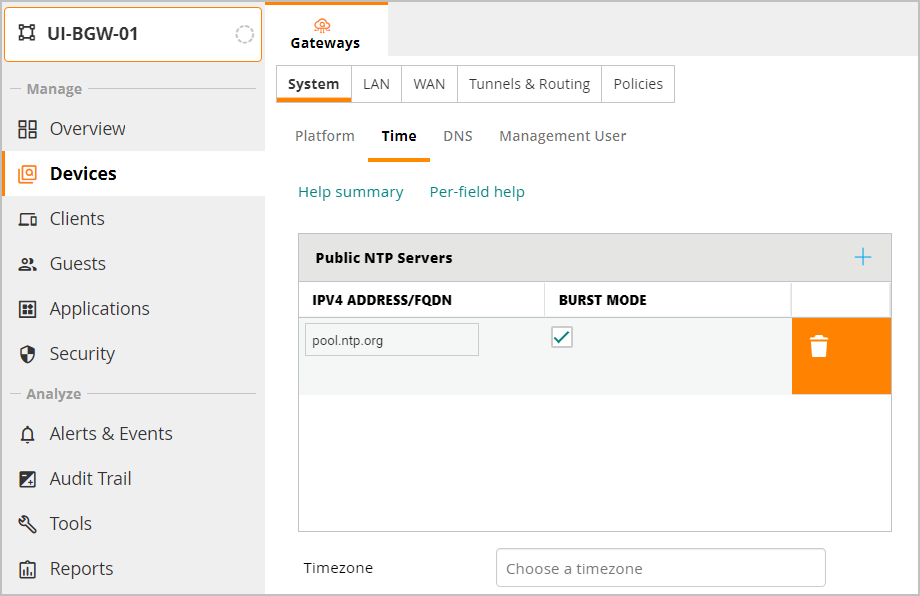

步骤2在里面公共国家结核控制规划服务器表格，单击加号（+）使用实例添加公共NTP服务器。
步骤3在里面IPv4地址/ FQDN列，输入pool.ntp.org.或者另一个NTP服务器地址。
步骤4选择破裂模式NTP服务器是否支持该特性。Burst模式提供更快的时间同步。
步骤5在里面时区下拉列表，选择时区，然后单击保存设置．
选择bgp的DNS服务器
指定BGW与Central通信使用的DNS服务器。
步骤1在这方面网关选项卡，在“系统”部分中，选择DNS．
步骤2选择指定DNS服务器．
步骤3在里面域名输入域名(例如:example.local）.
步骤4在里面公共DNS服务器表格，单击加号（+）使用sign命令分配公共DNS服务器。如果是虚拟BGW，不使用云提供商提供的默认DNS，直接执行步骤6。
步骤5在里面提供者下拉列表，选择列出的提供程序之一或选择备用DNS.如果需要的服务器不在列表中。
步骤6点击保存设置．
笔记：网关将使用这个DNS服务器进行DNS查找。客户端将不会使用此DNS服务器
创建管理用户帐户
创建CLI访问网关的管理用户账号。
步骤1在“网关”选项卡上，在“系统”部分中，选择管理用户．

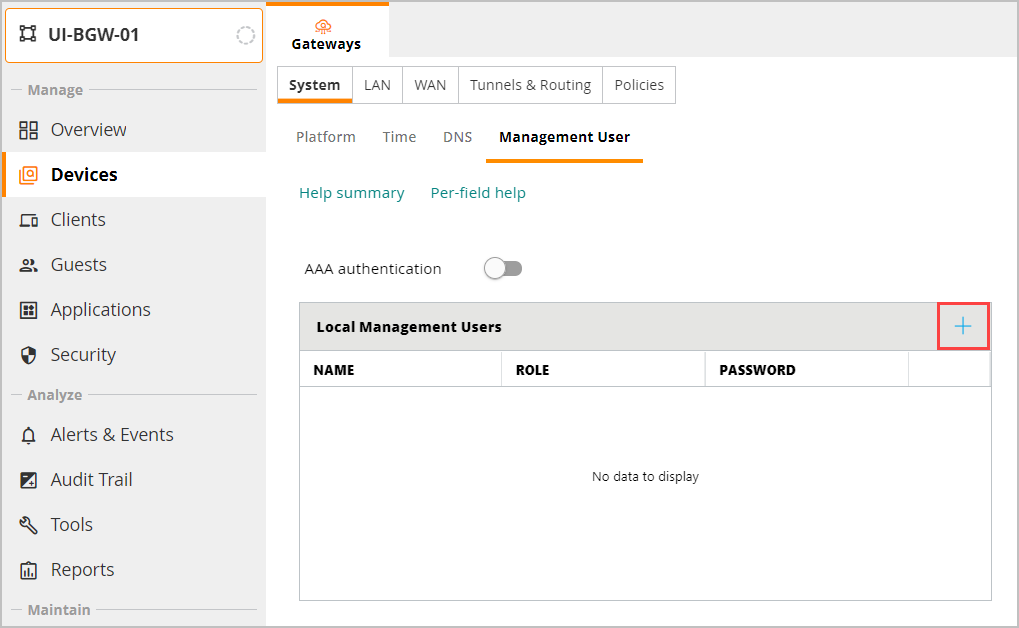

步骤2在里面本地管理用户表格，单击加号（+）的迹象。

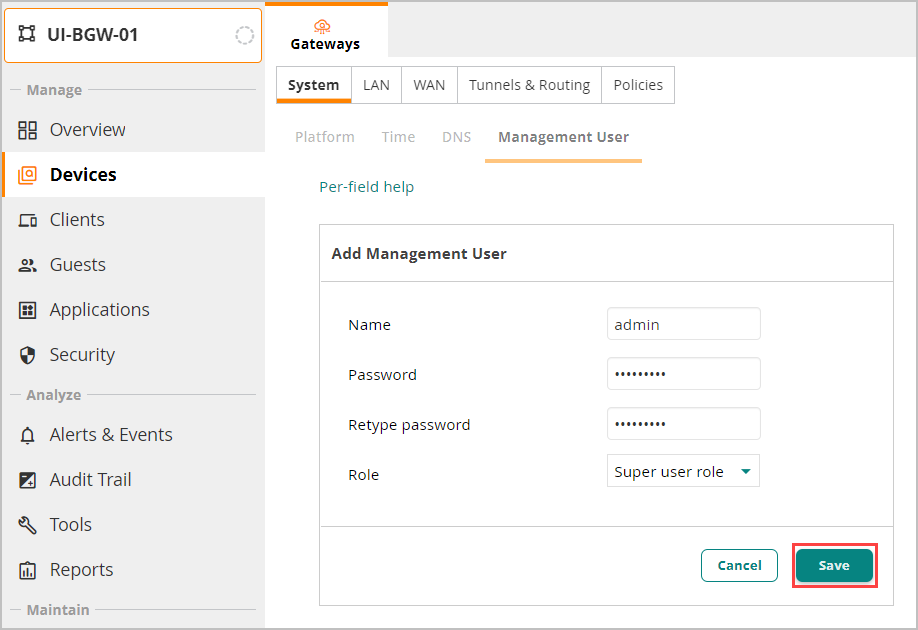

步骤3在“添加管理用户”表中进行如下设置，然后单击保存．-名称：管理-密码：密码-重新输入密码：密码-角色：超级用户角色
笔记：您可以根据需要添加具有其他角色的其他用户。
步骤3点击保存设置在左下角。
配置VLAN.
本节将对数据和WAN vlan进行配置。由于该配置是在组级别上进行的，因此这些vlan都不会配置IP地址。

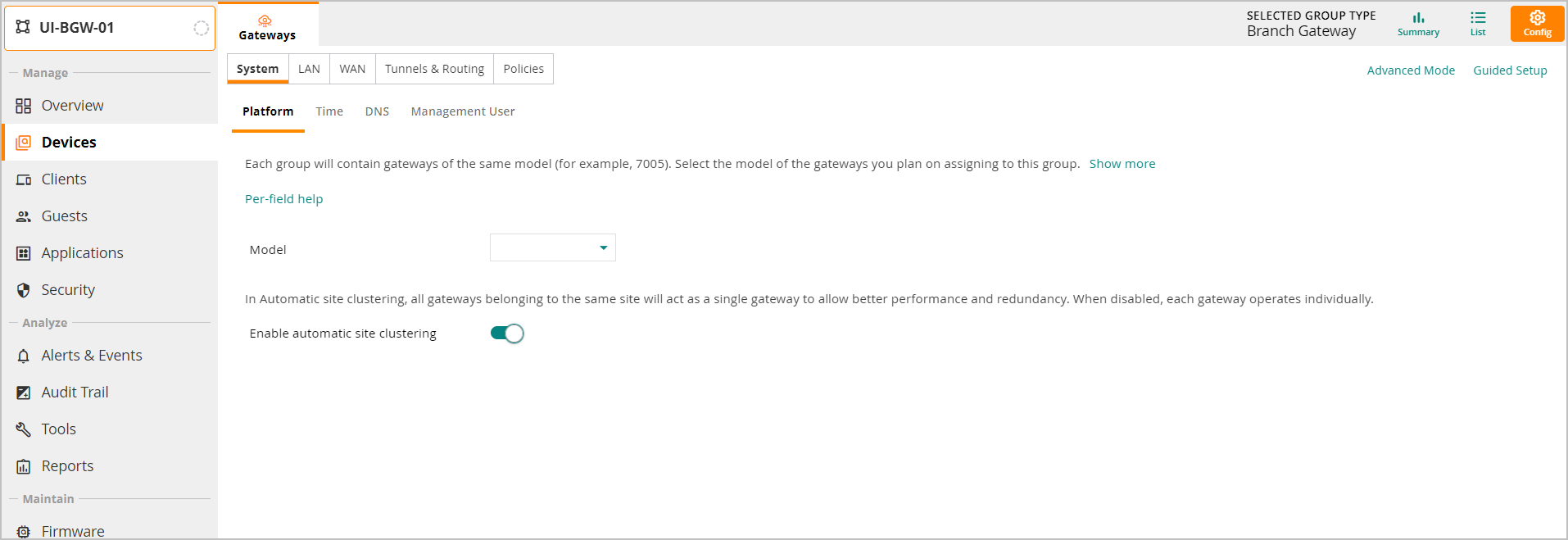

步骤1在右侧单击高级模式．
步骤2导航接口然后选择vlan．
步骤3在这方面vlan表格，单击加号（+）的迹象。
步骤4在“新建VLAN”对话框中，配置以下VLAN，然后单击保存设置．
| VLAN的名字 | VLAN ID. |
|---|---|
| INET | 4094 |
| MPLS. | 4086. |
| 网关池 | 4085 |
| 管理 | 100. |
| 员工 | 101. |
| IPTV. | 102. |
| 相机 | 103. |
| 客人 | 104. |
| 拒绝/检疫 | 105. |

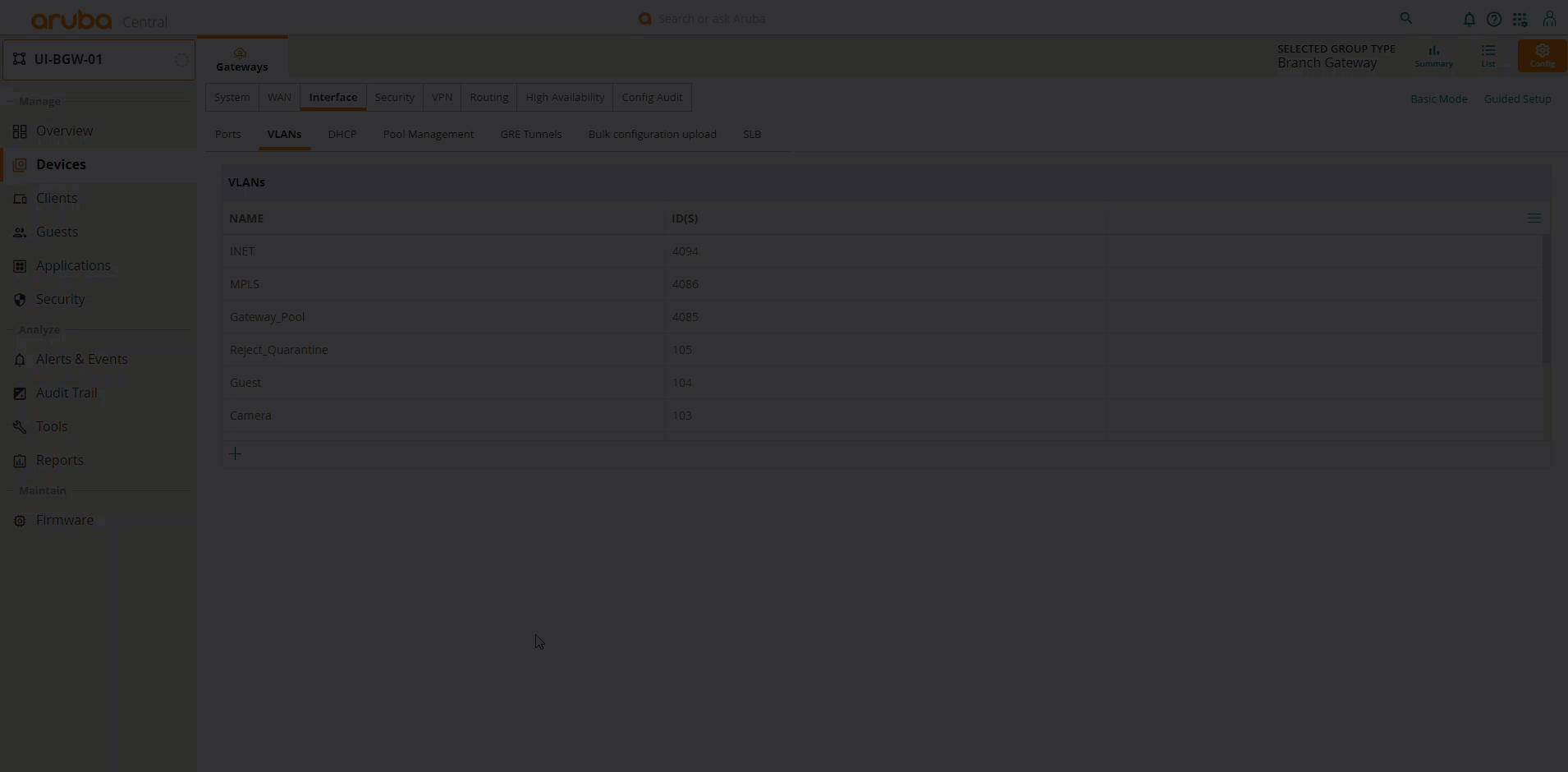

步骤5验证汇总表中的VLAN信息后，单击保存设置．
步骤6的MPLS.VLAN的需求路由和外面的nat启用。若要启用路由，请选择MPLS.VLAN点击启用路由并选择外面的nat．
步骤7的INETVLAN的需求DHCP，路由， 和外面的nat在VLAN接口上启用。此步骤是可选的，具体取决于服务提供商设置。一些服务提供商将为静态IP提供INET．本例中以DHCP为例。
若要启用路由，请选择INETVLAN点击启用路由．选择DHCP从知识产权管理下拉，然后向下滚动并选择外面的nat．
步骤8对于剩下的vlans（MGMT，员工，IPTV，相机，客人，拒绝/隔离区）只能启用路由和继电器到外部DHCP服务器．
步骤9输入外部DHCP服务器。
- DHCP助手：10.2.120.98
- DHCP助手：10.2.120.99
定义网关池
网关池用于自动为组中的网关分配环回IP地址。环回地址用于IPsec隧道建立。在以前的步骤中，创建了网关池VLAN，但VLAN未配置为网关池。此过程将通过如何将Gateway Pool VLAN与网关池相关联。

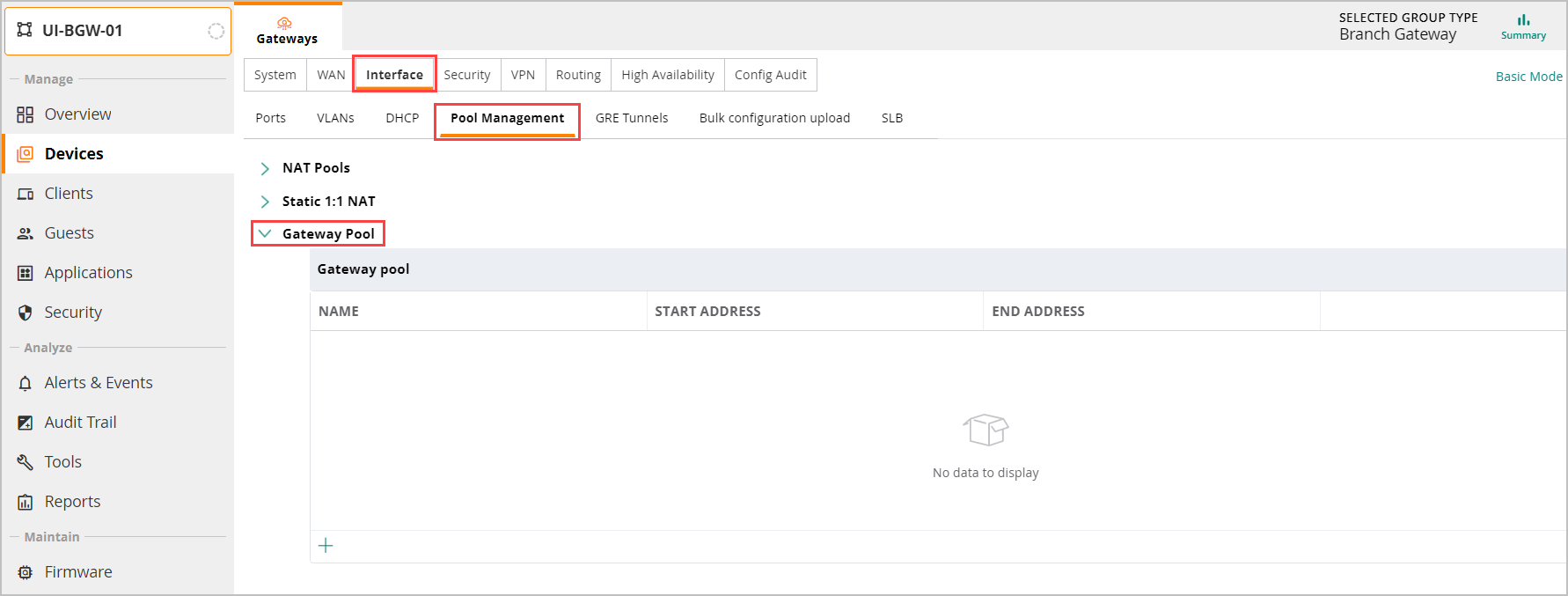

步骤1在高级模式下，导航到接口并选择池管理．展开“网关池”选项。

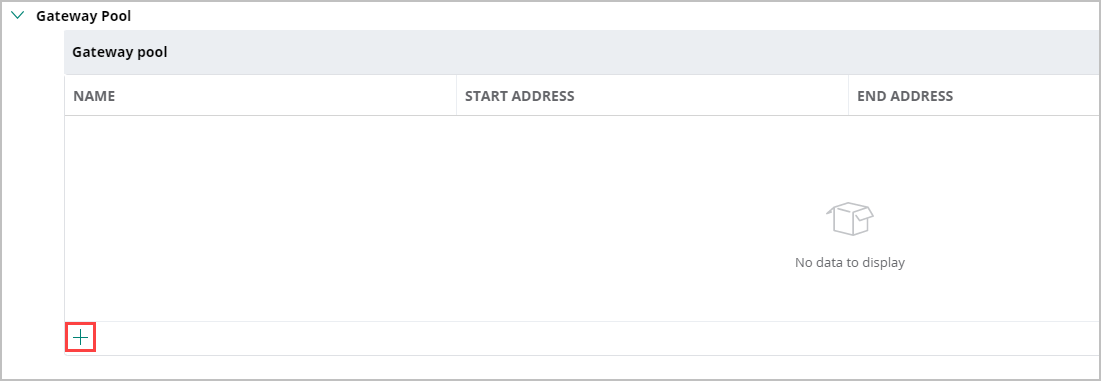

步骤2选择“+”图标创建网关池。

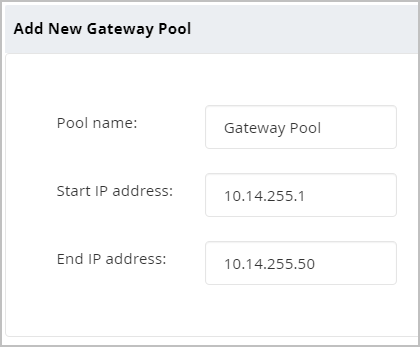

步骤3输入网关池的IP地址池。然后点击保存设置．
- 进入启动IP地址：10.14.255.1
- 进入端IP地址：10.14.255.50.
- 点击保存设置。

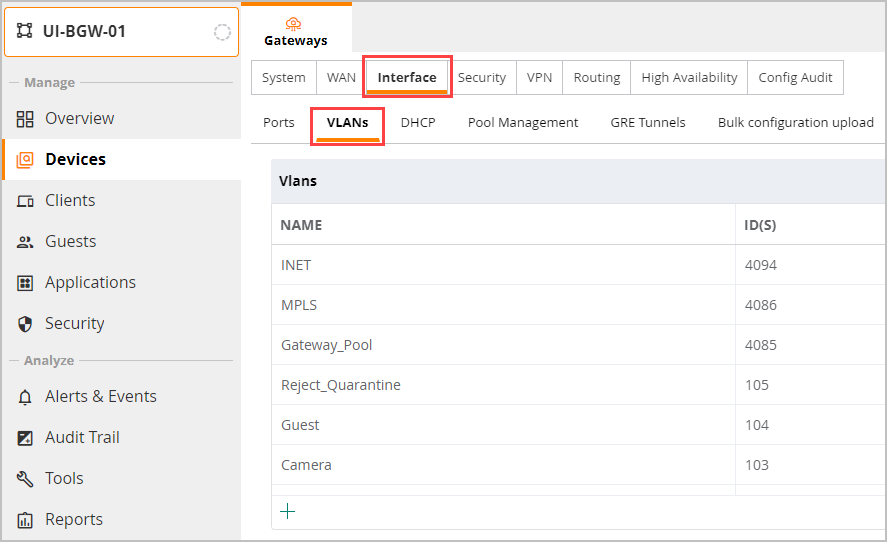

步骤4导航接口并选择vlan．
步骤5选择网关池VLAN。
步骤6设置IP分配为网关池。
步骤7将VLAN池设置为网关池．
步骤8点击保存设置．
步骤9导航系统并选择一般．
第10步扩大系统的IP地址并选择VLAN 4085(网关池VLAN)。
! [Setting_Gateway_Pool](. . /媒体/ Snag_1f64a46e.png)第11步点击保存设置．
配置LAN端口的vlan
既然已经配置了vlan，现在就可以将它们与网关上的端口关联起来了。
步骤1导航网关然后选择配置．在右侧点击高级模式．
步骤2导航接口然后选择港口
步骤3在里面局域网端口/端口通道表格，单击加号（+）的迹象。
步骤4选择将使用的所有端口。在此示例中，我们将使用端口ge0 /0/0 - ge0 /0/3．
步骤5每个接口都需要启用LLDP，并配置以下设置。
| 端口ID | 接口类型 | VLAN ID. | 描述 |
|---|---|---|---|
| GE 0/0/0 | 湾 | 4094 | INET |
| GE 0/0/1 | 湾 | 4086. | MPLS. |
| GE 0/0/2 | 兰 | 100101102103104105年 | 接入交换机下行 |
| GE 0/0/3 | 兰 | 100101102103104105年 | 接入交换机下行 |
警告:在设备注册到Central之前，ge0 /0/1预留为One Touch Provisioning，在网关无法完成零触点配置时使用。不要使用此接口作为DHCP期望的WAN端口，例如internet连接，否则网关将永远得不到IP地址。
要配置接口，请选择接口，更改类型，VLAN ID描述，并使LLDP更改。

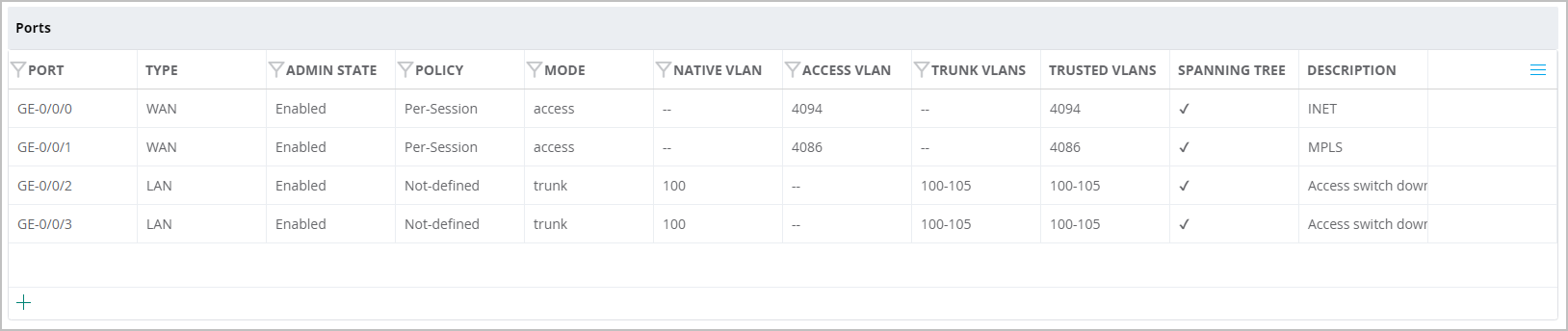

步骤6查看汇总表中的端口信息。
配置广域网负载均衡算法
推荐给我们作为负载均衡算法的上行链路利用率。如果已超出带宽阈值，这将从过饱和链接移动到较少使用链接的流量。
步骤1在配置网关选项卡高级模式,导航到湾并选择上行链路．
步骤22 .在“负载均衡模式”下拉列表框中，选择上行利用率．
步骤3在这方面WAN上行盒子单击+（+）请在左下角签字。
步骤4将链接设置为MPLS.并选择这一点VLAN 4086．点击保存设置．
步骤5重复步骤3.将链接设置为INET并选择VLAN 4094．点击保存设置．
配置叠加层并设置VPNC首选项
使用此过程为VPN集中器分配隧道编排的数据中心首选项。
步骤1在“配置网关”选项卡上高级模式,导航到VPN并选择SD-WAN覆盖．
步骤2将叠加模式设置为策划和启用．

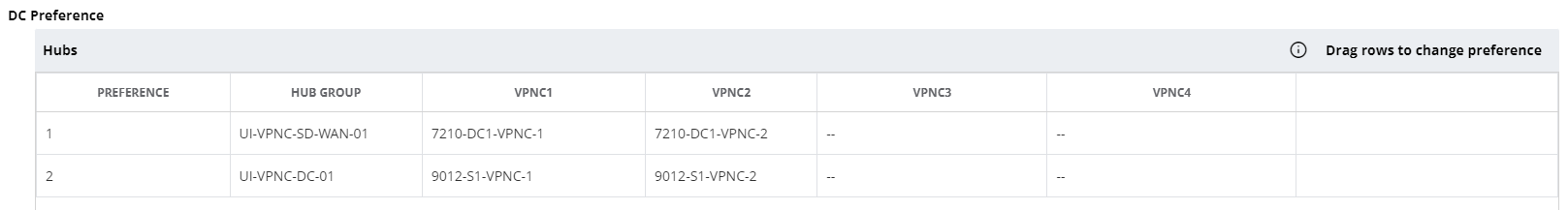

步骤3在里面DC偏好表格，单击加号（+）添加VPNC轮毂组。
步骤3在里面中心组织下拉列表中，选择VPNC组分配首选的数据中心。
步骤4在里面主要VPNC下拉列表，选择主VPNC。
步骤5在里面二次VPNC下拉列表框中，选择备用VPNC，单击保存设置．
笔记：只有配置了vpnc才会出现。具体配置方法请参见配置VPNC章节。
步骤6如果使用备用数据中心，请重复执行步骤3 ~步骤5。组列表越高，vpn组越受欢迎。
笔记：本指南不使用第二个DC，这只是一个例子。
使覆盖路线
在此过程中，分支子网被重新分配到VPN叠加层中，以确保与其他网站的路由可达性。
步骤1在“配置网关”选项卡上高级模式,导航到路由并选择覆盖路由．
步骤2扩大重新分配路由**框，单击**（+）图标。
步骤3选中需要叠加重新分配的所有用户VLAN和系统IP VLAN，单击保存设置．
配置分支网关设备级配置
将分支机构网关设备分配到分组中
步骤1在“Aruba中央帐户首页”中，选择设备库存．
步骤2在“查看设备”表中，选择两个分支网关，单击分配组．
步骤3在分配一个组选定的设备对话框中，选择之前创建的分支网关组。
步骤4点击分配设备(年代)，然后单击行．

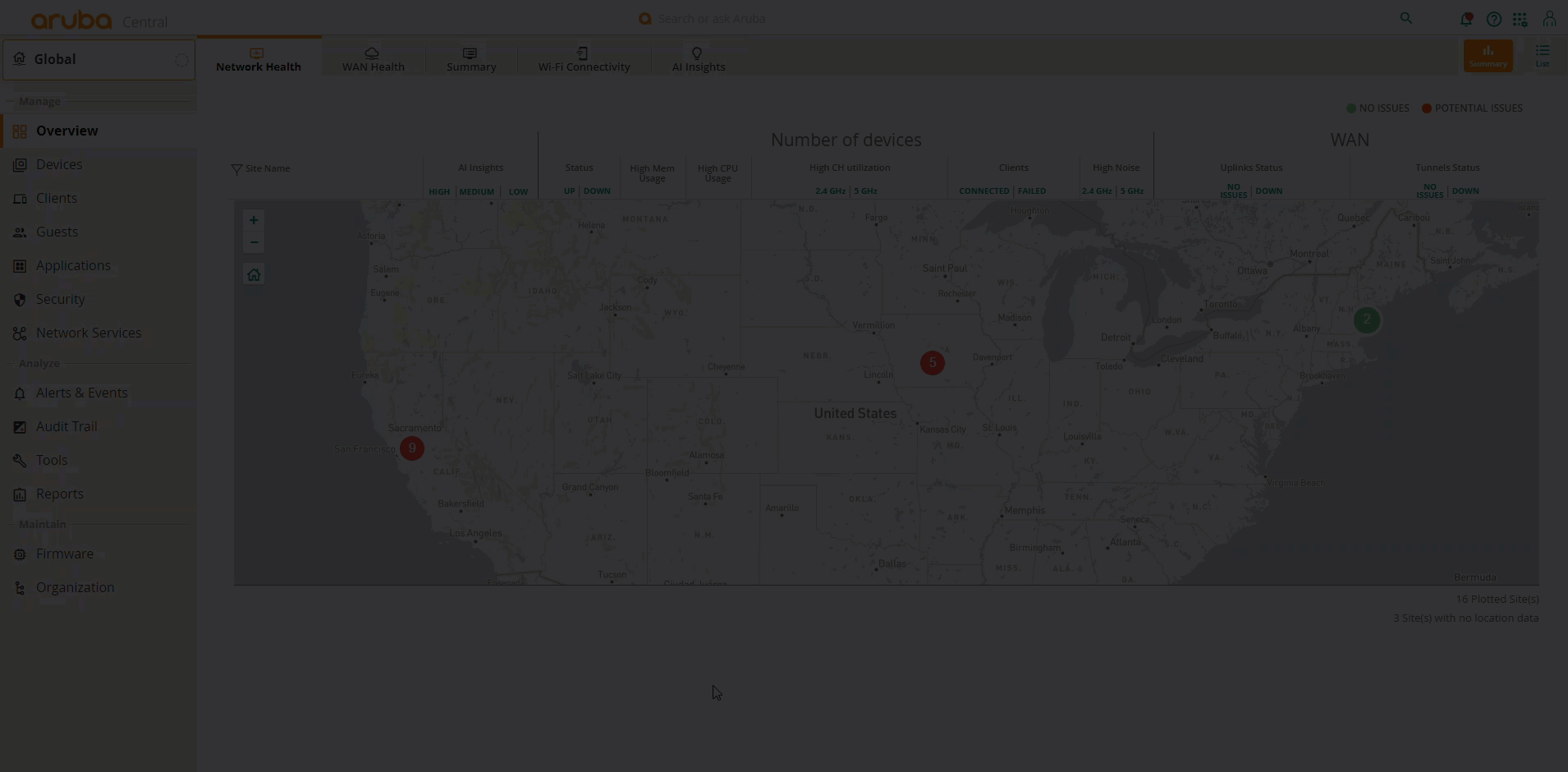

将分支网关分配给站点
下面的过程将展示如何将设备分配到站点，这是集群网关所需要的。创建站点在本指南的准备部署一节中进行了说明。
步骤1导航组织并选择网站．
步骤2选择未赋值的将vpnc分配到正确的站点后，单击是的．
步骤3在右侧选择VPNC并将其拖动到ESP-RS01网站。
步骤4点击是的．
启动配置分支机构主网关
步骤1在Aruba Central账户主页上，推出网络操作程序．
步骤22 .在“过滤器”下拉列表框中，选择分配设备的分支网关组。
步骤3在左侧导航窗格中，在“管理”部分中，选择设备，然后选择网关选项卡。
步骤4在里面网关表中，选择需要配置为分支机构主网关的设备。
步骤5在里面导游设置对话框，单击取消，然后单击退出．

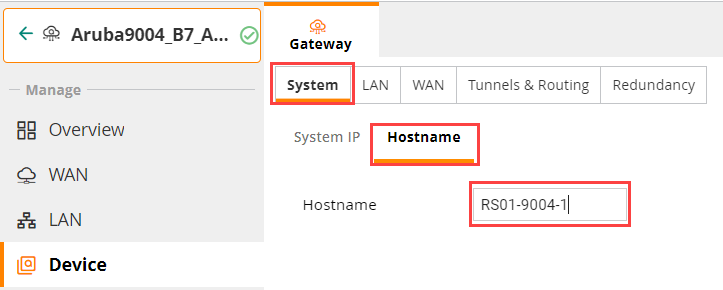

为主分支网关设备分配主机名
步骤1导航到网关配置并确保基本模式已启用。
步骤2选择系统和主机名．
步骤3单击“基本信息”下拉菜单，输入主机名．
为VLAN分配IP地址
通过该操作，可以为管理局域网和用户局域网分配VLAN IP地址，并设置DHCP范围。
步骤1确保网关配置模式正在进行中基本模式．
步骤2选择兰选项卡上,选择vlan．
步骤3在里面vlan表中，选择其中一个vlan，然后单击铅笔图标。
步骤4在“VLAN”对话框中，进行如下设置，然后单击保存．(这些设置仅用于第一个BGW。)
| VLAN ID. | VLAN的名字 | IP地址(rs01 - 9004 - 1) | IP地址(rs01 - 9004 - 2) |
|---|---|---|---|
| 100. | 管理 | 10.14.0.2 | 10.14.0.3 |
| 101. | 员工 | 10.14.1.2 | 10.14.1.3. |
| 102. | IPTV. | 10.14.2.2 | 10.14.2.3. |
| 103. | 相机 | 10.14.3.2 | 10.14.3.3 |
| 104. | 客人 | 10.14.4.2. | 10.14.4.3. |
| 105. | 拒绝/检疫 | 10.14.5.2. | 10.14.1.3. |
步骤5对上表中的所有VLAN重复步骤3和4。
笔记：无需单击“修改VLAN IP后保存设置”。所有VLAN的IP变更可以同时保存。
配置LAN冗余
步骤1确保网关配置模式正在进行中基本模式．
步骤2在里面冗余部分，选择首选集群领袖．
步骤3设置首选集群leader为RS01-9004-1．
步骤4在里面集群虚拟路由器ip地址表格，单击加号（+）的迹象。
步骤5在里面VLAN ID.下拉列表框中，选择VLAN。本地上的IP地址和对等点上的IP地址列应该自动填充IP地址值。
步骤6在虚拟IP列，输入IP地址。例如，10.14.0.1．
步骤7对所有用户vlan重复步骤3 ~步骤4。
步骤8点击保存设置．
笔记：通过导航到UI-BGW-01>选择高级模式高可用性>群集，确保在组级别启用自动聚类和自动站点。
配置MPLS VLAN IP地址
MPLS VLAN需要静态配置IP地址。
步骤1确保网关配置模式正在进行中高级模式．
步骤2导航接口并选择VLAN．
步骤3滚动和选择MPLS.VLAN。
步骤4输入主机的IP地址MPLS.VLAN。
为MPLS分配默认路由
步骤1确保网关配置模式正在进行中高级模式．
步骤2选择路由．
步骤3在里面静态默认路由表格，单击加号（+）签名创建一个新的静态路由。
步骤4在里面默认路由框，输入路线的IP地址。例子：172.17.1.13
步骤5点击保存设置．
